【敏矽微ME32G070开发板免费体验】驱动SPI串口彩屏

2025-1-8 23:59:16

一、前言

年尾事情比较多，评测转眼即将结束了，说来惭愧，帖子拖延段时间了。今天来分享一下使用ME32G070开发板驱动SPI串口屏。该屏是基于ST7735S方案的，屏尺寸为1.77寸，分辨率128*160。驱动屏有SPI硬件方式与软件模拟方式，此次使用GPIO模拟SPI。

二、管脚分布

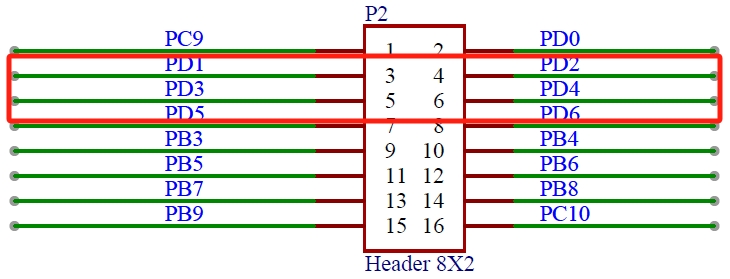

这里使用P2接口的PD1~PD6。

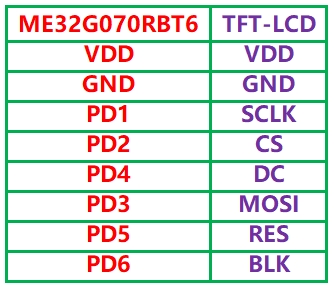

ME32G070RBT6开发板与TFT-LCD屏的管脚连接对应关系：

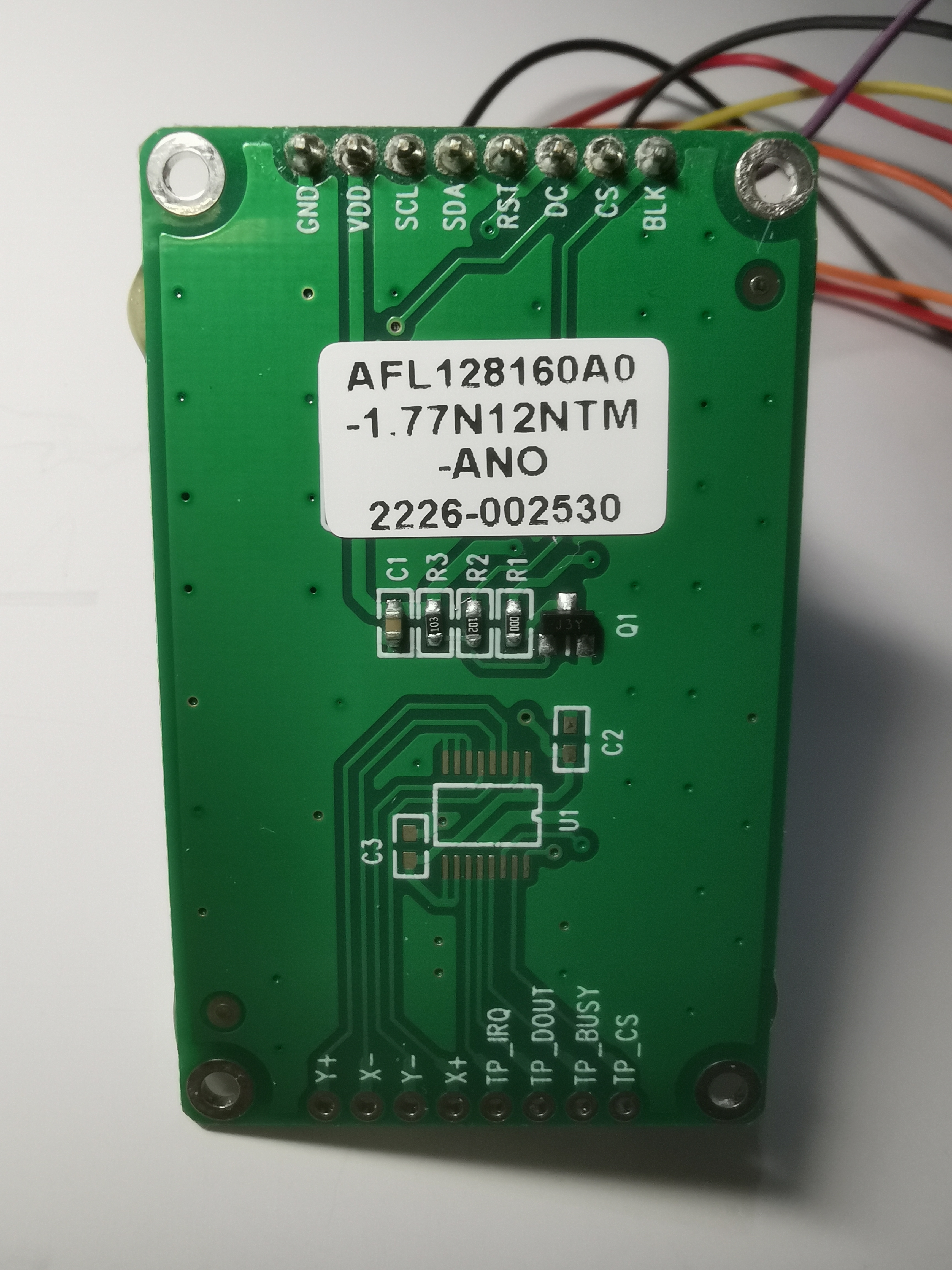

TFT-LCD屏的管脚分布如下：

三、硬件连线


四、参考源码

这里通过配置SYS_PLL方式将系统主频提升到72MHz。

main.c

#include "me32g070.h"
#include "me32g070_ioconfig.h"
#include "me32g070_gpio.h"
#include "me32g070_sys.h"
#include "lcd.h"
#include "lcd_init.h"
#include "pic.h"

typedef struct
{
	unsigned char Index[2];
	unsigned char Msk[32];
}typFNT_GB16;

extern const typFNT_GB16 tfont16[];

void Display_title(void)
{
	LCD_Fill(0,0,LCD_W,LCD_H,LIGHTBLUE);
	LCD_ShowIntNum(8,10,2025,4,BLUE,GREEN,16);
	LCD_ShowChinese(40,10,(u8 *)&tfont16[0],BLUE,GREEN,16,0);
	LCD_ShowChinese(56,10,(u8 *)&tfont16[1],BLUE,GREEN,16,0);
	LCD_ShowChinese(72,10,(u8 *)&tfont16[2],BLUE,GREEN,16,0);
	LCD_ShowChinese(88,10,(u8 *)&tfont16[3],BLUE,GREEN,16,0);
	LCD_ShowChinese(104,10,(u8 *)&tfont16[4],BLUE,GREEN,16,0);
	LCD_ShowChinese(8,30,(u8 *)&tfont16[5],BLUE,GREEN,16,0);
	LCD_ShowChinese(24,30,(u8 *)&tfont16[6],BLUE,GREEN,16,0);
	LCD_ShowString(40,30,(u8 *)"ME32G070RB",BLUE,GREEN,16,0);
	LCD_ShowChinese(8,50,(u8 *)&tfont16[7],BLUE,GREEN,16,0);
	LCD_ShowChinese(24,50,(u8 *)&tfont16[8],BLUE,GREEN,16,0);
	LCD_ShowChinese(40,50,(u8 *)&tfont16[9],BLUE,GREEN,16,0);
	LCD_ShowChinese(8,80,(u8 *)&tfont16[17],WHITE,RED,16,0);
	LCD_ShowString(24,80,(u8 *)":",WHITE,RED,16,0);
	LCD_ShowChinese(40,100,(u8 *)&tfont16[10],WHITE,RED,16,0);
	LCD_ShowChinese(56,100,(u8 *)&tfont16[11],WHITE,RED,16,0);
	LCD_ShowChinese(72,100,(u8 *)&tfont16[12],WHITE,RED,16,0);
	LCD_ShowChinese(88,100,(u8 *)&tfont16[13],WHITE,RED,16,0);
	LCD_ShowChinese(40,120,(u8 *)&tfont16[14],WHITE,RED,16,0);
	LCD_ShowChinese(56,120,(u8 *)&tfont16[15],WHITE,RED,16,0);
	LCD_ShowChinese(72,120,(u8 *)&tfont16[14],WHITE,RED,16,0);
	LCD_ShowChinese(88,120,(u8 *)&tfont16[16],WHITE,RED,16,0);
	LCD_ShowString(104,120,(u8 *)"  ",LIGHTBLUE,LIGHTBLUE,16,0);
	LCD_ShowString(43,140,(u8 *)"2025-01-08",WHITE,RED,16,0);
	SYS_Delay(0x127FFF);
}

int main(void)
{
	SystemInit();
	//Power on external OSC(HSE)
	PD7_INIT(PD7_OSC_IN);
	PD10_INIT(PD10_OSC_OUT);
	SYS_Powerup_HSE_CLK();
	//config pll output to 72M
	SYS_PLL_Config(HSE_CLK,72000000);
	//main clock switch to external PLL output 72M
	SYS_SelectMainClkSrc(PLL_CLK);
	LCD_Init();
	SYS_Delay(0x76660);
	LCD_Fill(0,0,LCD_W,LCD_H,YELLOW);
	SYS_Delay(0x76660);
	LCD_Fill(0,0,LCD_W,LCD_H,WHITE);

	PB->DIR_b.DIR10  =0x1;

	while(1)
	{
		LCD_ShowPicture(0,0,128,160,gImage_1);
		SYS_Delay(0x1D9980);
		Display_title();
		PB->CLR_b.CLR10 = 0x1;
		SYS_Delay(0x76660);
		PB->SET_b.SET10 = 0x1;
		SYS_Delay(0x76660);
		PB->CLR_b.CLR10 = 0x1;
		SYS_Delay(0x76660);
		PB->SET_b.SET10 = 0x1;
	}
}

下面关于LCD初始化部分的代码详情如下：

lcd_init.h

#ifndef __LCD_INIT_H
#define __LCD_INIT_H


#include "lcd.h"
#include "me32g070_gpio.h"

#define USE_HORIZONTAL 1  //设置横屏或者竖屏显示 0或1为竖屏 2或3为横屏


#if USE_HORIZONTAL==0||USE_HORIZONTAL==1
#define LCD_W 128
#define LCD_H 160
#else
#define LCD_W 160
#define LCD_H 128
#endif

//-----------------LCD端口定义----------------

#define LCD_SCLK_Clr() PD->CLR_b.CLR1 = 0x1 //SCL SCLK
#define LCD_SCLK_Set() PD->SET_b.SET1 = 0x1

#define LCD_CS_Clr()   PD->CLR_b.CLR2 = 0x1 //CS
#define LCD_CS_Set()   PD->SET_b.SET2 = 0x1

#define LCD_MOSI_Clr() PD->CLR_b.CLR3 = 0x1 //SDA MOSI
#define LCD_MOSI_Set() PD->SET_b.SET3 = 0x1

#define LCD_DC_Clr()   PD->CLR_b.CLR4 = 0x1 //DC
#define LCD_DC_Set()   PD->SET_b.SET4 = 0x1

#define LCD_RES_Clr()  PD->CLR_b.CLR5 = 0x1 //RES
#define LCD_RES_Set()  PD->SET_b.SET5 = 0x1

#define LCD_BLK_Clr()  PD->CLR_b.CLR6 = 0x1 //BLK
#define LCD_BLK_Set()  PD->SET_b.SET6 = 0x1

void LCD_GPIO_Init(void);//初始化GPIO
void LCD_Writ_Bus(uint8_t dat);//模拟SPI时序
void LCD_WR_DATA8(uint8_t dat);//写入一个字节
void LCD_WR_DATA(uint16_t dat);//写入两个字节
void LCD_WR_REG(uint8_t dat);//写入一个指令
void LCD_Address_Set(uint16_t x1,uint16_t y1,uint16_t x2,uint16_t y2);//设置坐标函数
void LCD_Init(void);//LCD初始化
#endif

lcd_init.c

#include "lcd_init.h"
#include "me32g070_gpio.h"
#include "me32g070.h"
#include "me32g070_sys.h"
/******************************************************************************
      函数说明：LCD串行数据写入函数
      入口数据：dat  要写入的串行数据
      返回值：  无
******************************************************************************/
void LCD_Writ_Bus(u8 dat)
{
	u8 i;
	LCD_CS_Clr();
	for(i=0;i<8;i++)
	{
		LCD_SCLK_Clr();
		if(dat&0x80)
		{
		   LCD_MOSI_Set();
		}
		else
		{
		   LCD_MOSI_Clr();
		}
		LCD_SCLK_Set();
		dat<<=1;
	}
  LCD_CS_Set();
}

/******************************************************************************
      函数说明：LCD写入数据
      入口数据：dat 写入的数据
      返回值：  无
******************************************************************************/
void LCD_WR_DATA8(u8 dat)
{
	LCD_Writ_Bus(dat);
}

/******************************************************************************
      函数说明：LCD写入数据
      入口数据：dat 写入的数据
      返回值：  无
******************************************************************************/
void LCD_WR_DATA(u16 dat)
{
	LCD_Writ_Bus(dat>>8);
	LCD_Writ_Bus(dat);
}

/******************************************************************************
      函数说明：LCD写入命令
      入口数据：dat 写入的命令
      返回值：  无
******************************************************************************/
void LCD_WR_REG(u8 dat)
{
	LCD_DC_Clr();//写命令
	LCD_Writ_Bus(dat);
	LCD_DC_Set();//写数据
}

/******************************************************************************
      函数说明：设置起始和结束地址
      入口数据：x1,x2 设置列的起始和结束地址
                y1,y2 设置行的起始和结束地址
      返回值：  无
******************************************************************************/
void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2)
{
	if(USE_HORIZONTAL==0)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1+2);
		LCD_WR_DATA(x2+2);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+1);
		LCD_WR_DATA(y2+1);
		LCD_WR_REG(0x2c);//储存器写
	}
	else if(USE_HORIZONTAL==1)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1+2);
		LCD_WR_DATA(x2+2);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+1);
		LCD_WR_DATA(y2+1);
		LCD_WR_REG(0x2c);//储存器写
	}
	else if(USE_HORIZONTAL==2)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1+1);
		LCD_WR_DATA(x2+1);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+2);
		LCD_WR_DATA(y2+2);
		LCD_WR_REG(0x2c);//储存器写
	}
	else
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1+1);
		LCD_WR_DATA(x2+1);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+2);
		LCD_WR_DATA(y2+2);
		LCD_WR_REG(0x2c);//储存器写
	}
}

void LCD_Init(void)
{
        PD->DIR_b.DIR1 = 0x1;
	PD->DIR_b.DIR2 = 0x1;
	PD->DIR_b.DIR3 = 0x1;
	PD->DIR_b.DIR4 = 0x1;
	PD->DIR_b.DIR5 = 0x1;
	PD->DIR_b.DIR6 = 0x1;

	LCD_RES_Clr();//复位
	SYS_Delay(0x5EB8);
	LCD_RES_Set();
	SYS_Delay(0x5EB8);
	LCD_BLK_Set();//打开背光
	SYS_Delay(0x470A0);
	//************* Start Initial Sequence **********//
	LCD_WR_REG(0x11); //Sleep out
	SYS_Delay(0x470A0);
	//------------------------------------ST7735S Frame Rate-----------------------------------------//
	LCD_WR_REG(0xB1);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);
	LCD_WR_REG(0xB2);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);
	LCD_WR_REG(0xB3);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);
	//------------------------------------End ST7735S Frame Rate---------------------------------//
	LCD_WR_REG(0xB4); //Dot inversion
	LCD_WR_DATA8(0x03);
	//------------------------------------ST7735S Power Sequence---------------------------------//
	LCD_WR_REG(0xC0);
	LCD_WR_DATA8(0x28);
	LCD_WR_DATA8(0x08);
	LCD_WR_DATA8(0x04);
	LCD_WR_REG(0xC1);
	LCD_WR_DATA8(0XC0);
	LCD_WR_REG(0xC2);
	LCD_WR_DATA8(0x0D);
	LCD_WR_DATA8(0x00);
	LCD_WR_REG(0xC3);
	LCD_WR_DATA8(0x8D);
	LCD_WR_DATA8(0x2A);
	LCD_WR_REG(0xC4);
	LCD_WR_DATA8(0x8D);
	LCD_WR_DATA8(0xEE);
	//---------------------------------End ST7735S Power Sequence-------------------------------------//
	LCD_WR_REG(0xC5); //VCOM
	LCD_WR_DATA8(0x1A);
	LCD_WR_REG(0x36); //MX, MY, RGB mode
	if(USE_HORIZONTAL==0)LCD_WR_DATA8(0x00);
	else if(USE_HORIZONTAL==1)LCD_WR_DATA8(0xC0);
	else if(USE_HORIZONTAL==2)LCD_WR_DATA8(0x70);
	else LCD_WR_DATA8(0xA0);
	//------------------------------------ST7735S Gamma Sequence---------------------------------//
	LCD_WR_REG(0xE0);
	LCD_WR_DATA8(0x04);
	LCD_WR_DATA8(0x22);
	LCD_WR_DATA8(0x07);
	LCD_WR_DATA8(0x0A);
	LCD_WR_DATA8(0x2E);
	LCD_WR_DATA8(0x30);
	LCD_WR_DATA8(0x25);
	LCD_WR_DATA8(0x2A);
	LCD_WR_DATA8(0x28);
	LCD_WR_DATA8(0x26);
	LCD_WR_DATA8(0x2E);
	LCD_WR_DATA8(0x3A);
	LCD_WR_DATA8(0x00);
	LCD_WR_DATA8(0x01);
	LCD_WR_DATA8(0x03);
	LCD_WR_DATA8(0x13);
	LCD_WR_REG(0xE1);
	LCD_WR_DATA8(0x04);
	LCD_WR_DATA8(0x16);
	LCD_WR_DATA8(0x06);
	LCD_WR_DATA8(0x0D);
	LCD_WR_DATA8(0x2D);
	LCD_WR_DATA8(0x26);
	LCD_WR_DATA8(0x23);
	LCD_WR_DATA8(0x27);
	LCD_WR_DATA8(0x27);
	LCD_WR_DATA8(0x25);
	LCD_WR_DATA8(0x2D);
	LCD_WR_DATA8(0x3B);
	LCD_WR_DATA8(0x00);
	LCD_WR_DATA8(0x01);
	LCD_WR_DATA8(0x04);
	LCD_WR_DATA8(0x13);
	//------------------------------------End ST7735S Gamma Sequence-----------------------------//
	LCD_WR_REG(0x3A); //65k mode
	LCD_WR_DATA8(0x05);
	LCD_WR_REG(0x29); //Display on
}

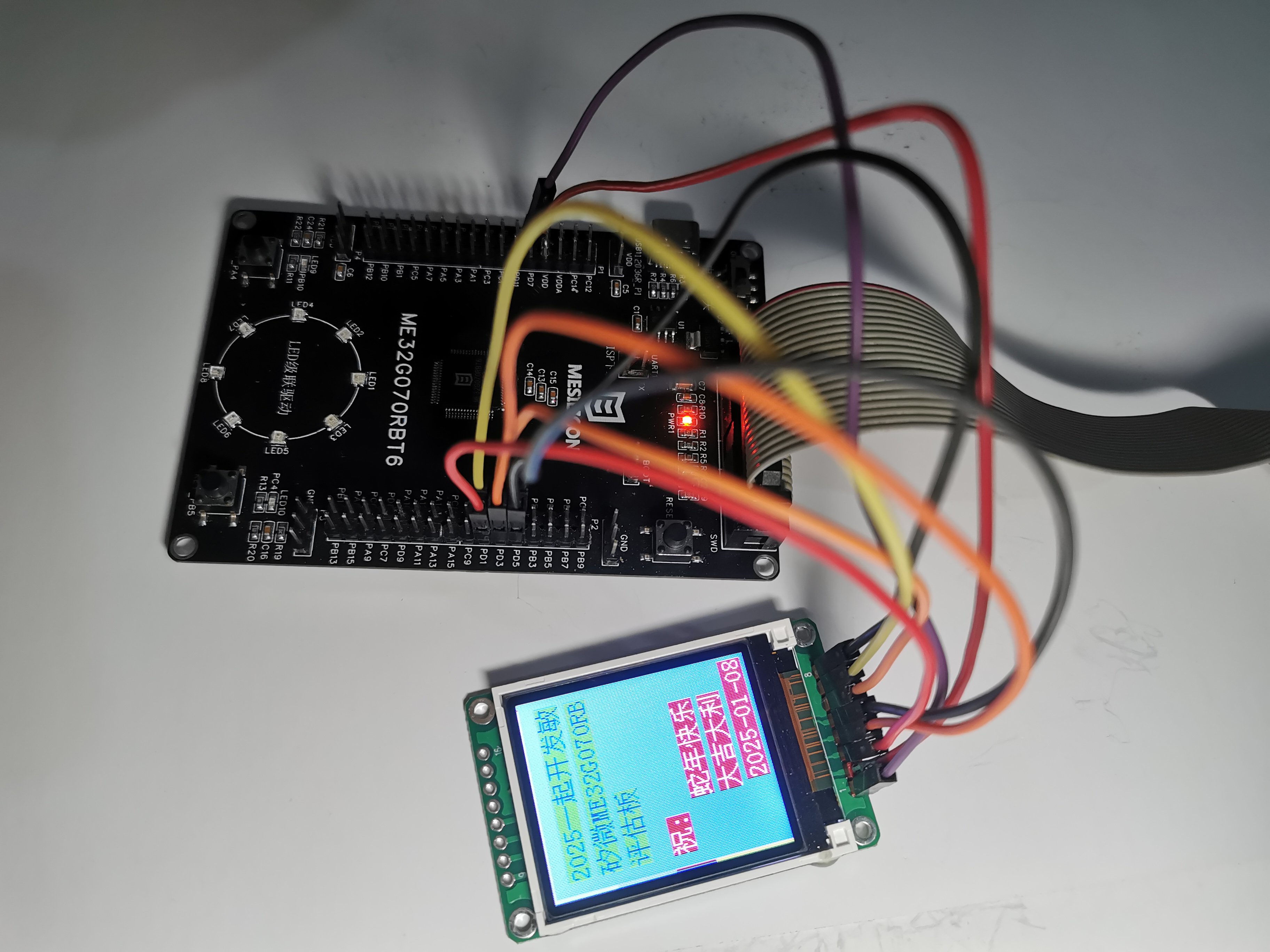

五、驱动效果

这里画图使用“Img2Lcd”工具来导出数组数据，中文字符需要使用“PCtoLCD2002”工具来生成C代码。由于官方SDK工程是基于compiler version 5进行编译的，因此显示汉字需要引入内码，这里通过以下链接，在线进行汉字转内码处理。
ASCII/GBK/GB2312中文汉字区位码,内码,编码在线查询软件
 *附件：Image2Lcd 2.9.zip
*附件：PCtoLCD2002.zip

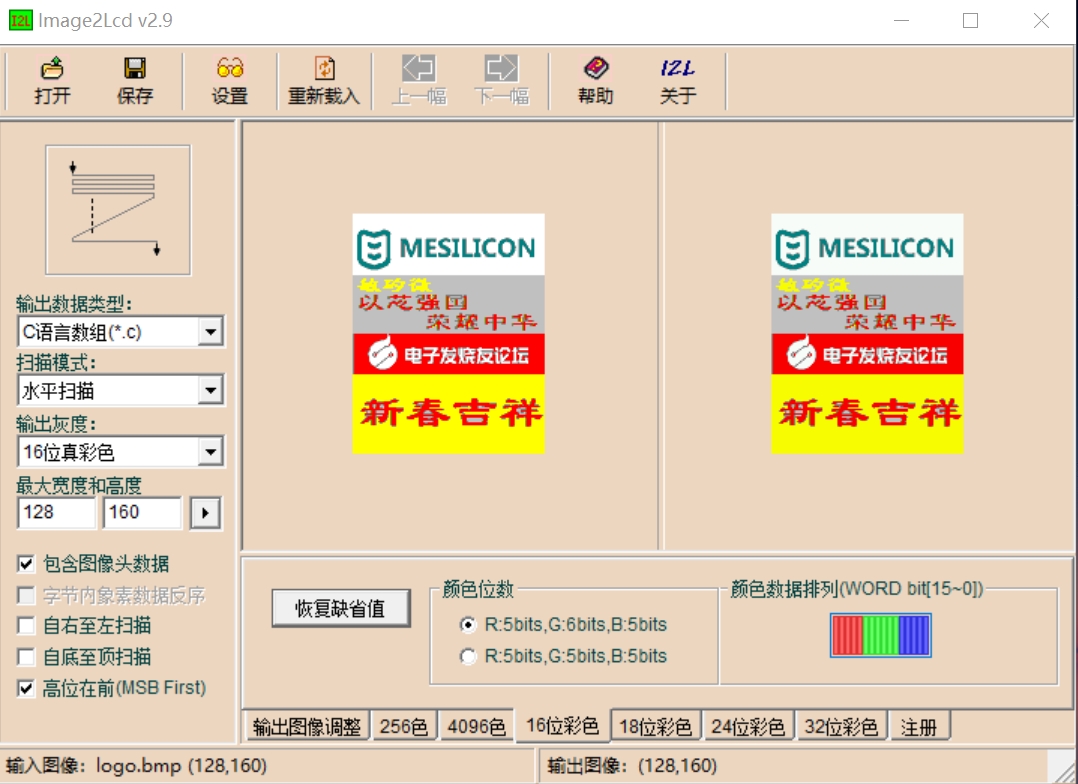

使用“Img2Lcd”工具，导入画好的16位真彩bmp图片，具体设置如下，导入则是一个C数组，直接调用即可完成画图。
