摘要 与传统的夏克-哈特曼传感器相比，使用金字塔形棱镜或反射器的波前传感器（PyWFS，用于金字塔波前传感器）具有高对比度和更好的波前灵敏度，例如用于天文学中太阳系外行星的搜索。因此，这种类型的波前传感器用于特殊的望远镜（例如凯克天文台），通常在红外（IR）光谱范围内。PyWFS通常由四边棱镜、重成像光学元件和适当的探测器组成。在这个例子中，我们展示了通过应用VirtualLab Fusion的快速物理光学场跟踪技术，针对不同类型的像差，对这种金字塔形棱镜的特征光模式进行建模。

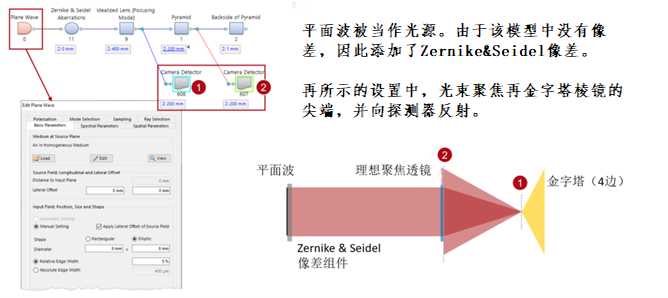

系统构建——光源和检测器

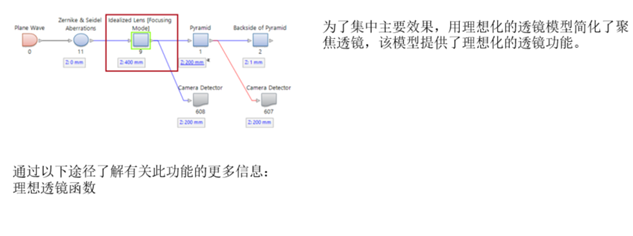

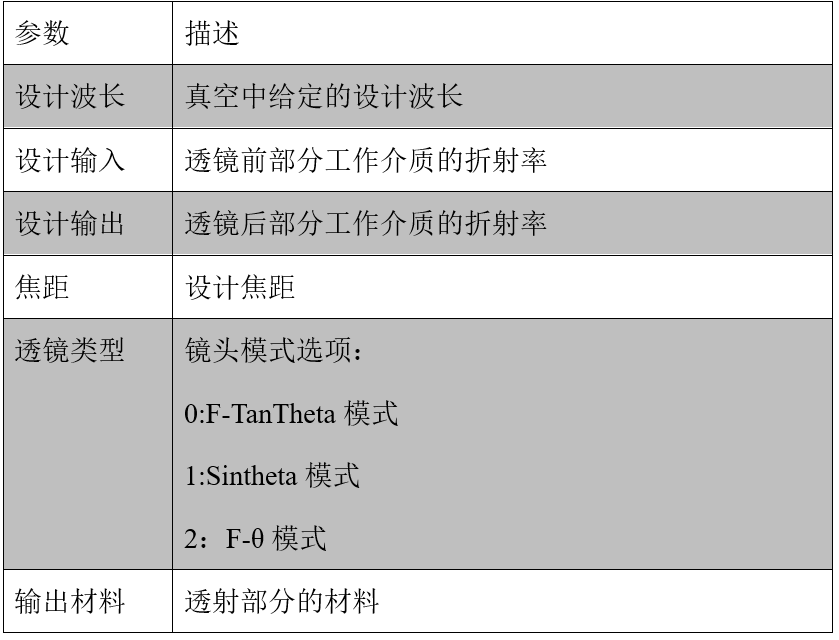

系统构建模块——理想化开云手机版登录入口透镜

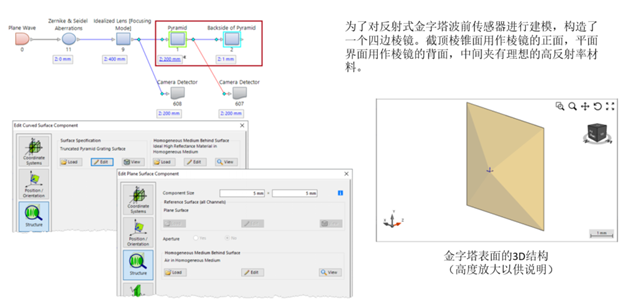

系统构建块–棱锥棱镜

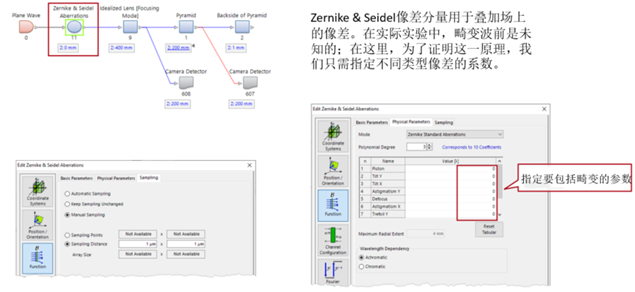

系统构建块-像差组件

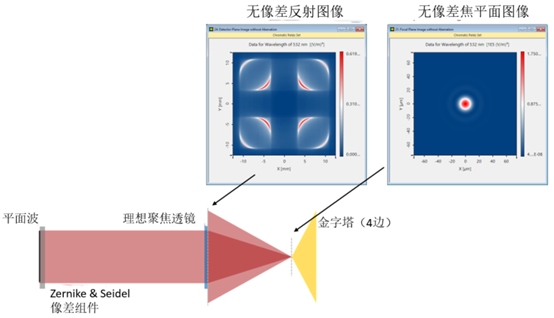

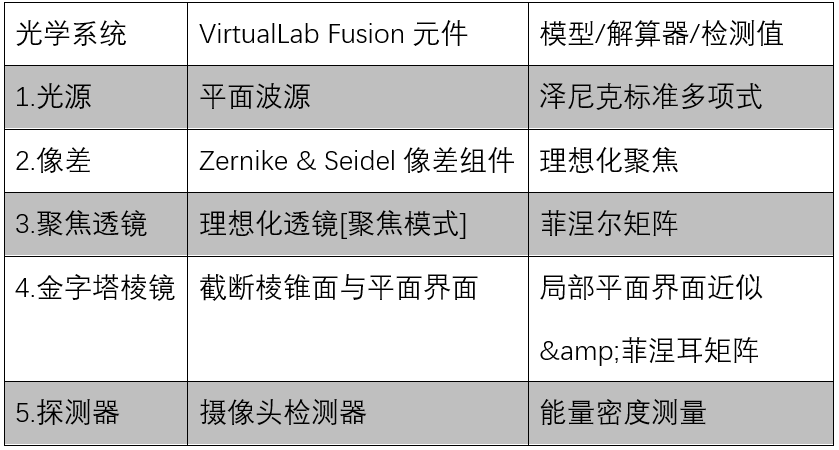

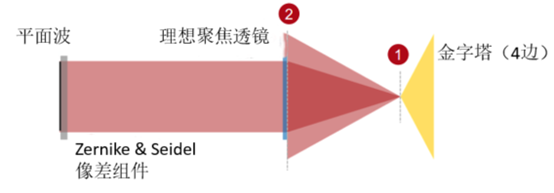

模型概述

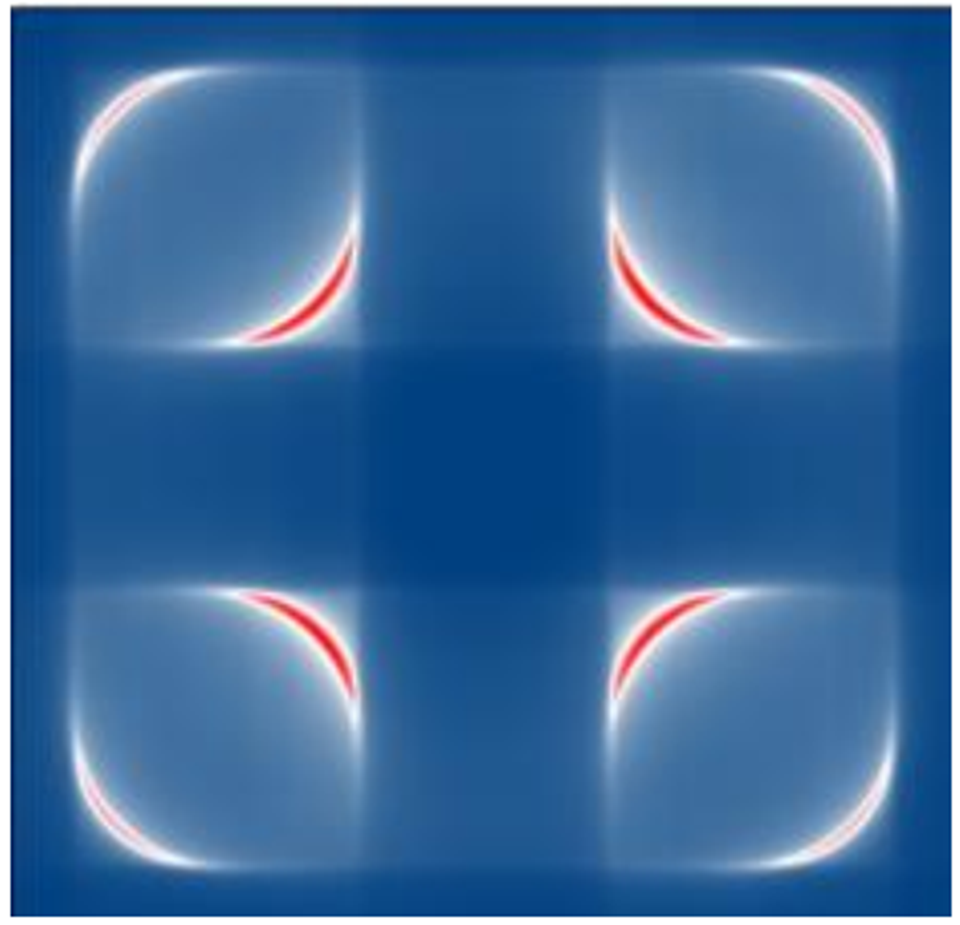

场追迹结果

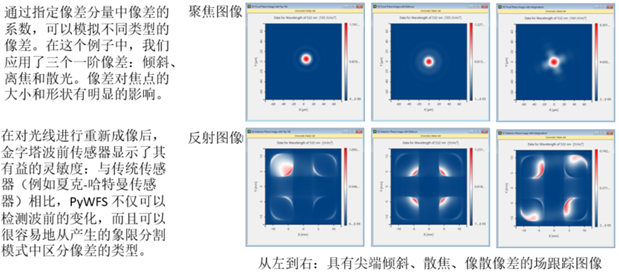

像差对波前影响的模拟
|
