【瑞萨RA2L1入门学习】——使用串口输出打印printf实现

上一篇我讲解了使用JINK RTT来实现串口输出打印printf函数功能，

本次测评我来讲解另外一种串口打印方式，直接使用板载的串口功能来实现。

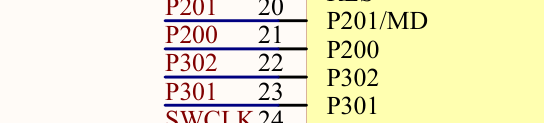

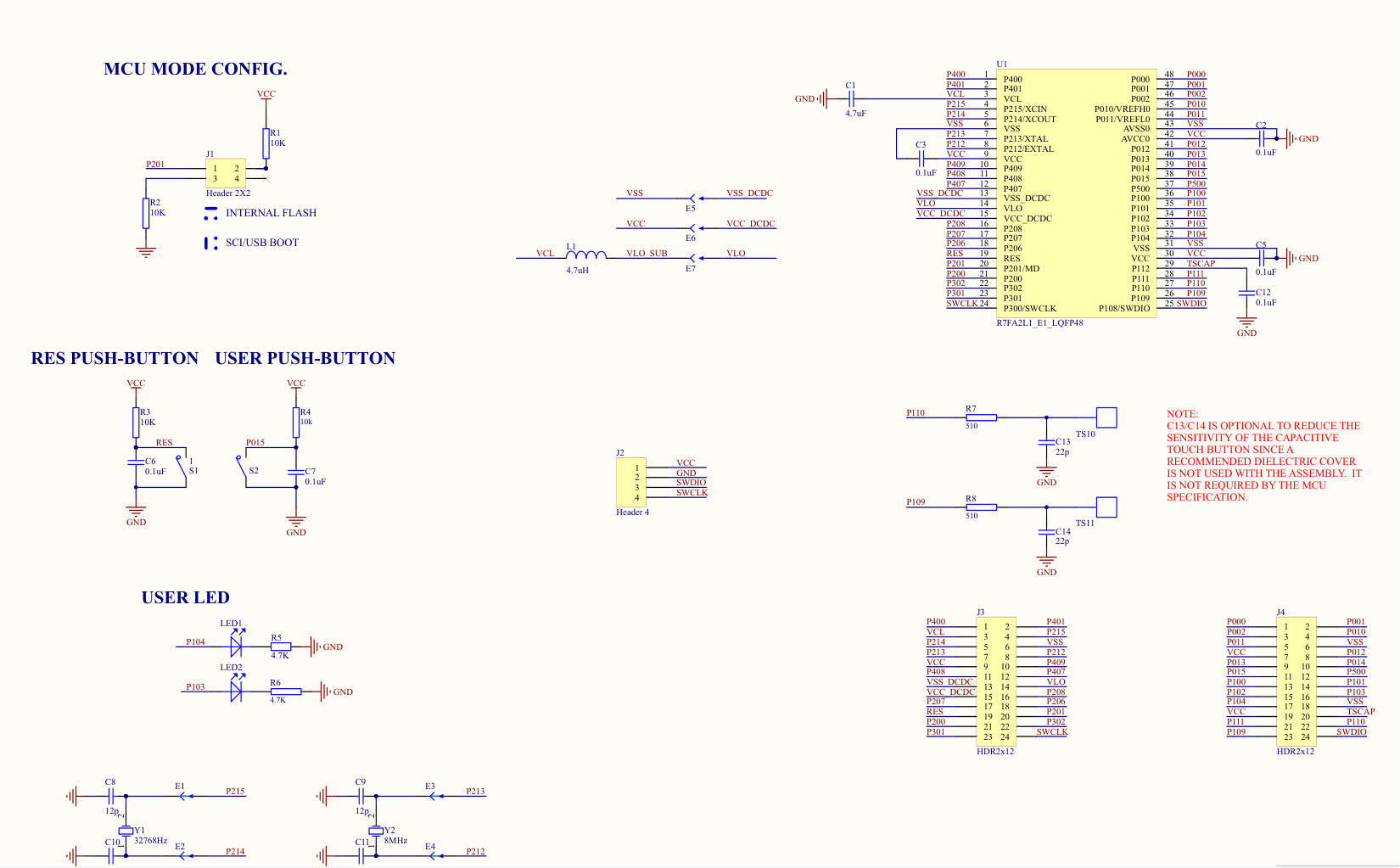

首先打开原理图

由原理图可知道，其实原理图并没有给出具体的串口引脚，这是我们可以自由发挥，随机选择IO口来定义串口，我就选择UART0 的P400和P401

来实现串口功能吧！！！大家不要照抄，可以另外定义串口引脚

话不多说了，直接上干货！！！！

（1）打开

瑞萨的专业IDE

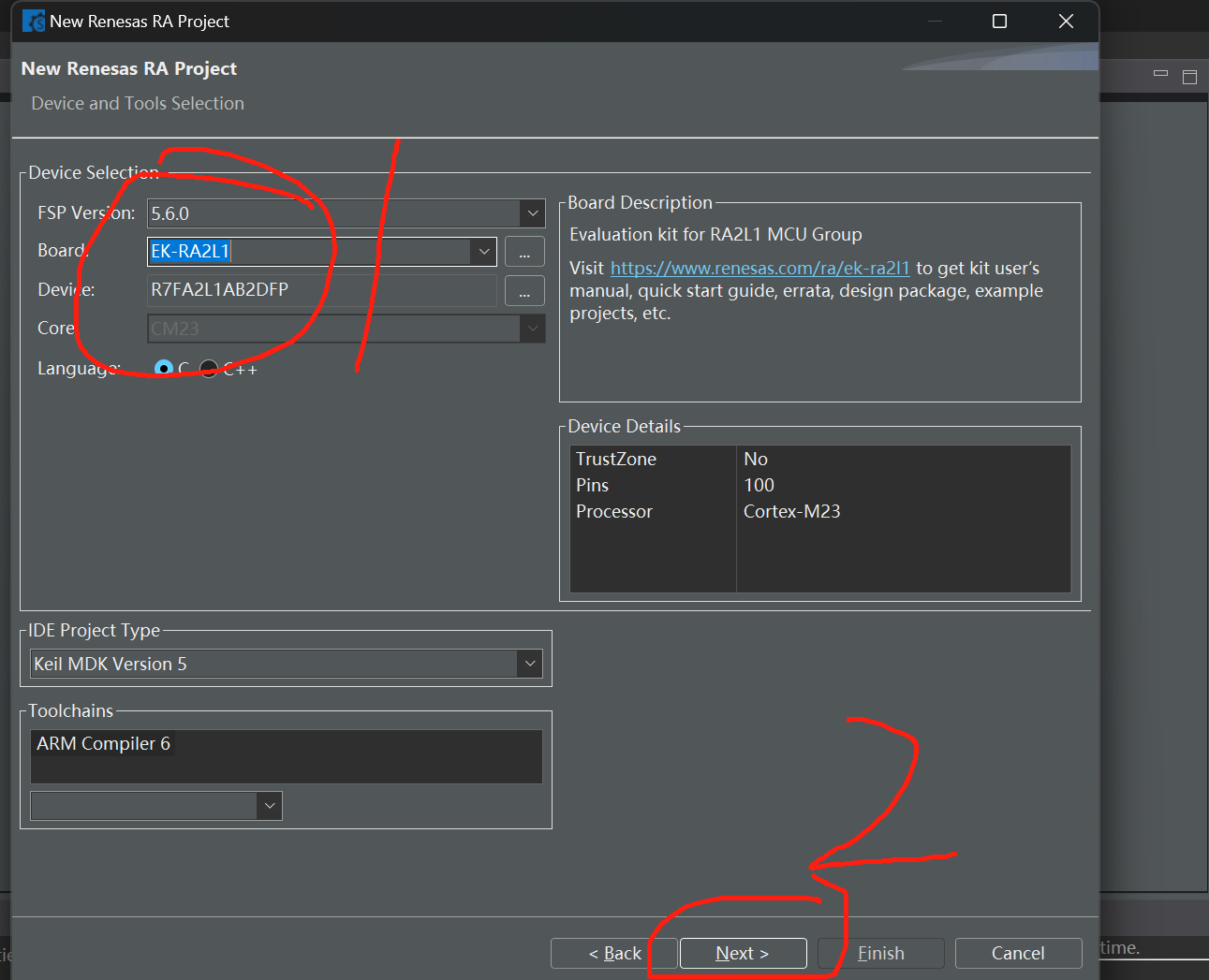

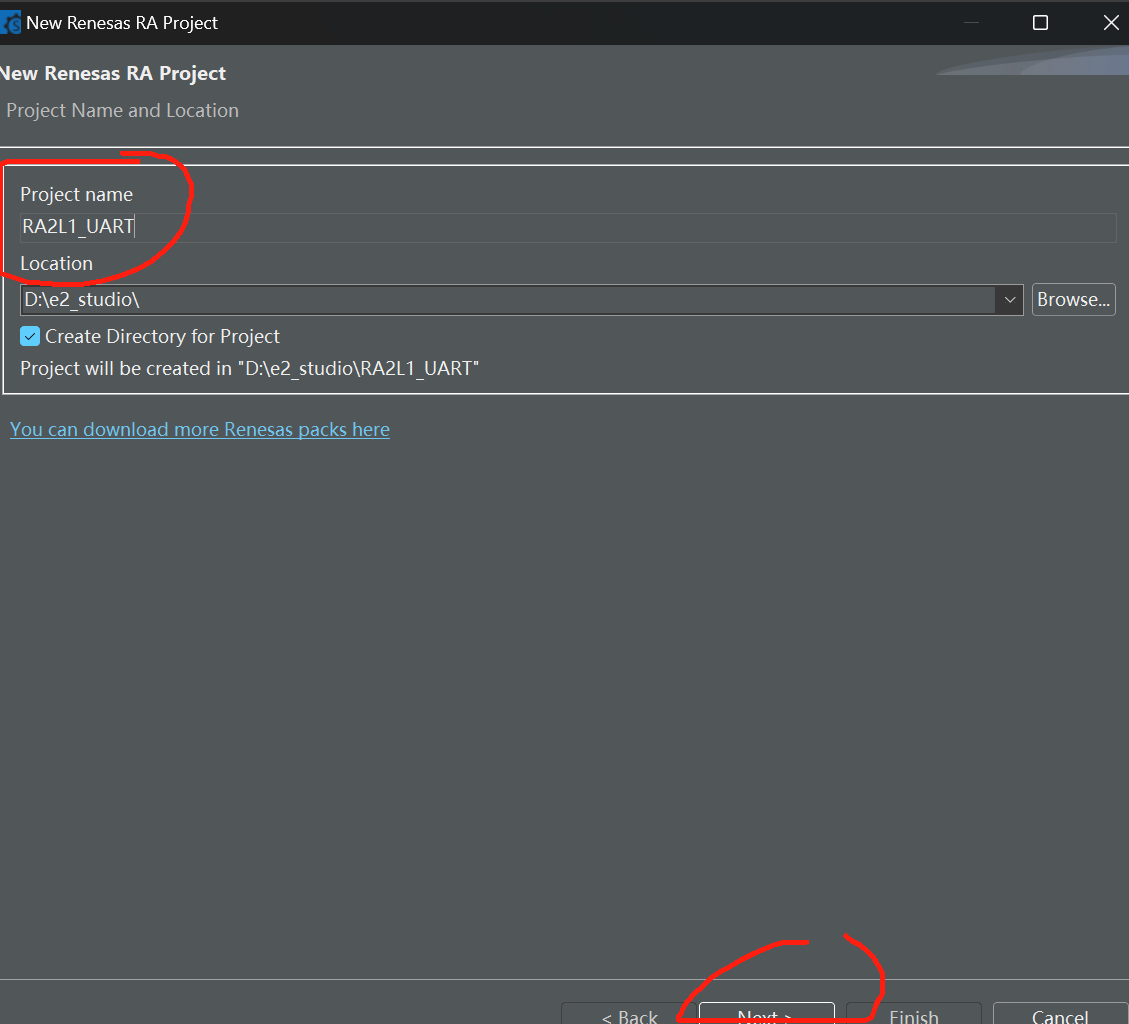

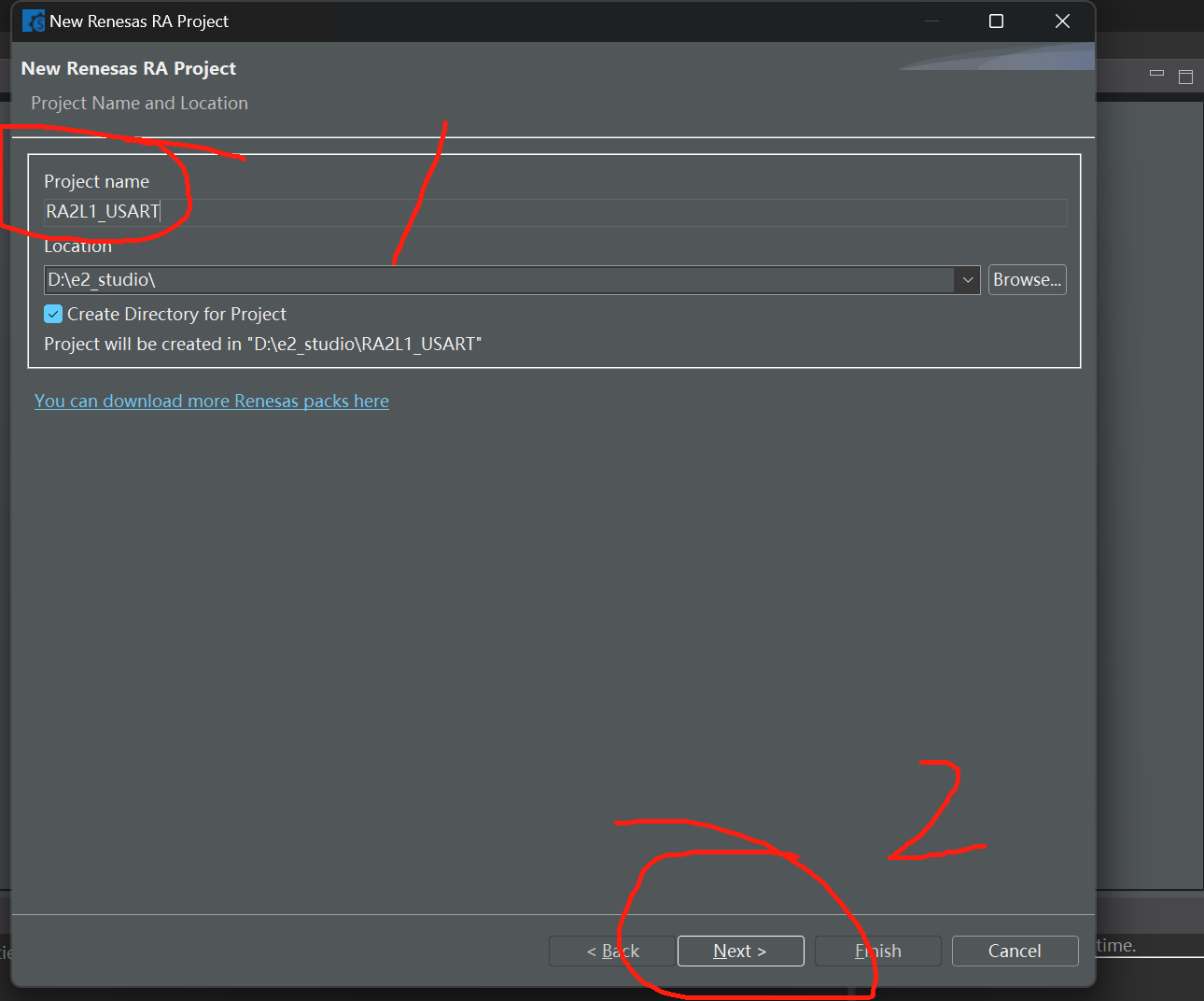

按照我的操作，点击1 和 2

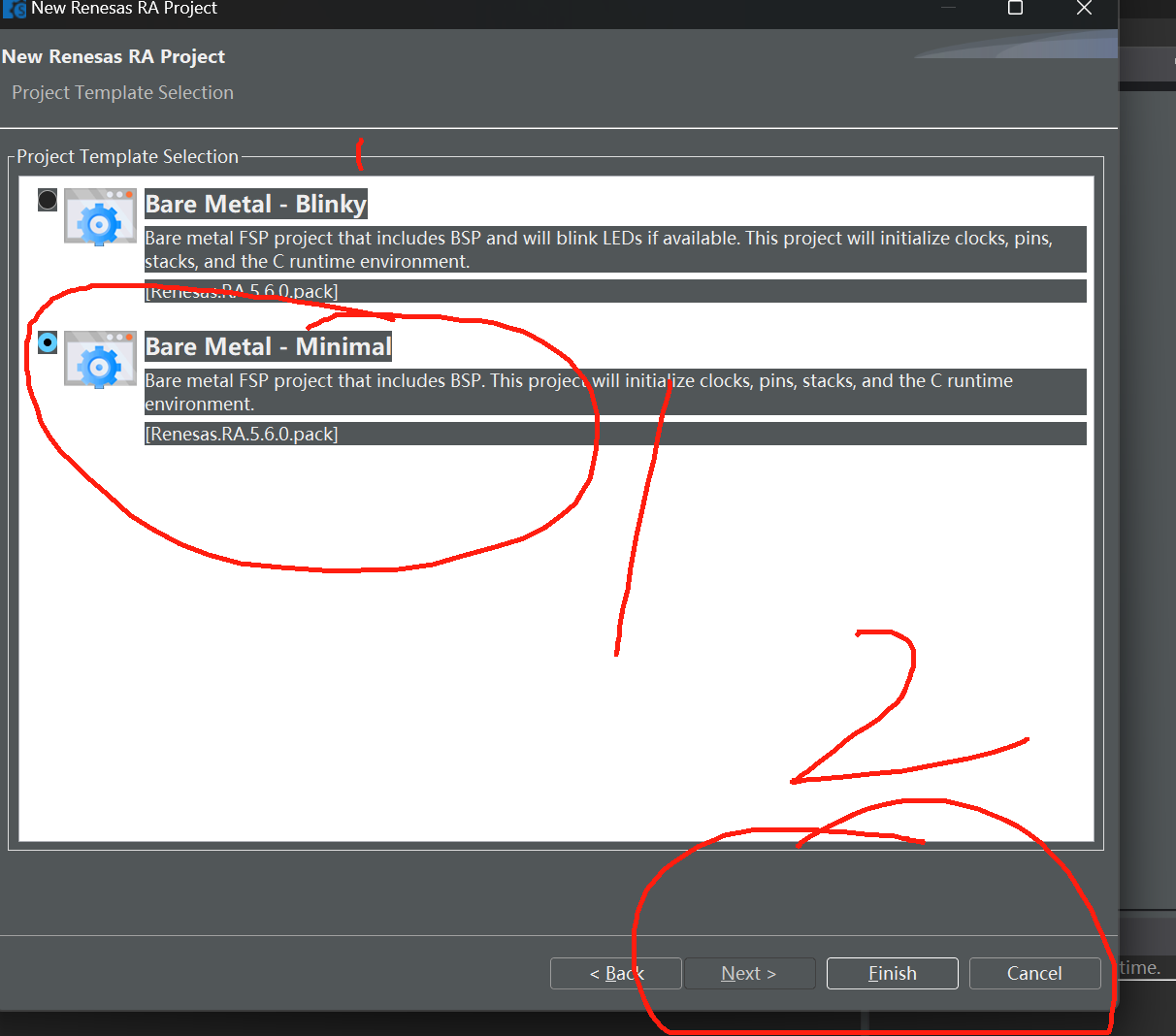

按照我的操作，点击1 和 2

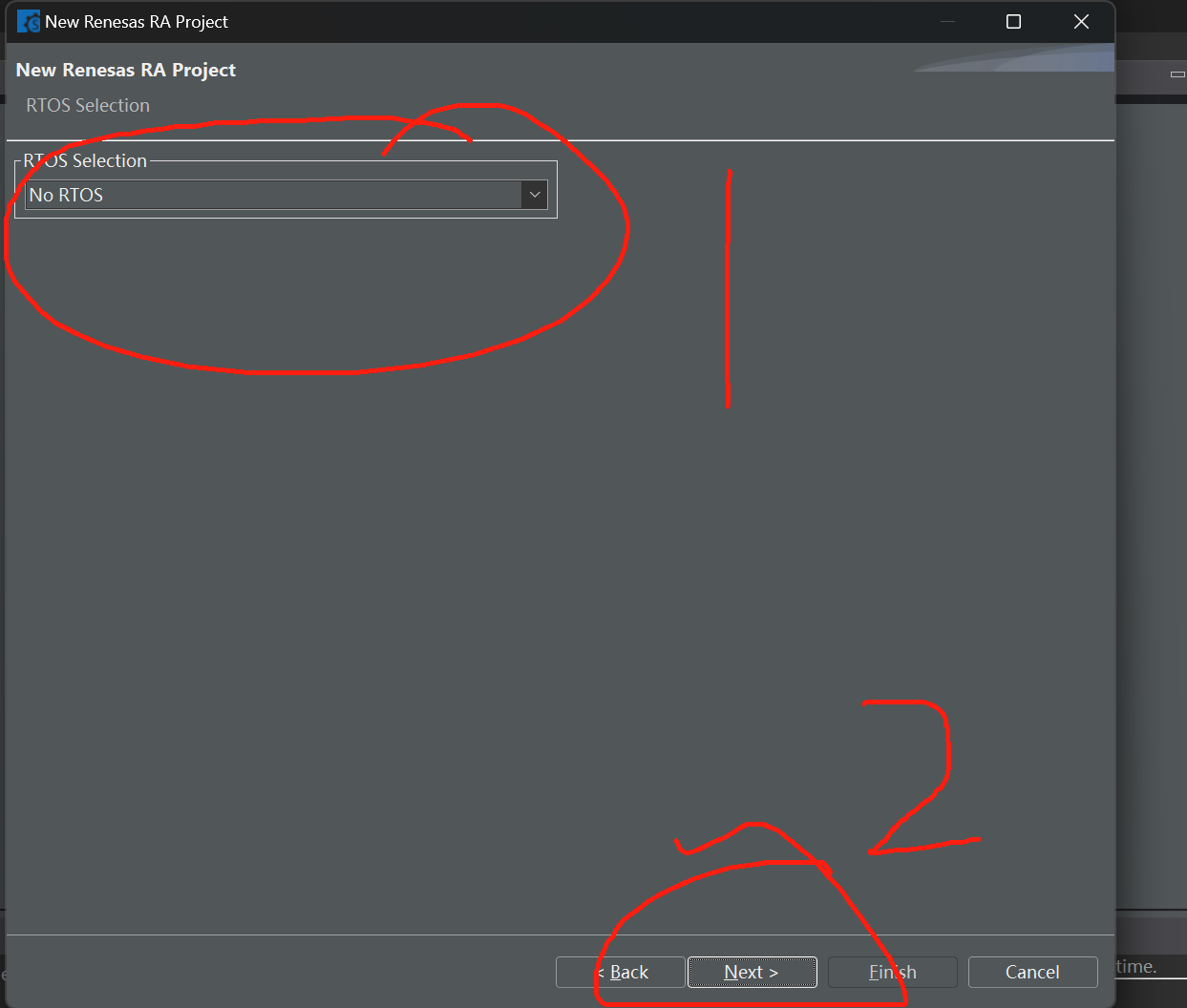

按照我的操作，点击1 和 2

我随便选的串口，大家可以另行，不要盲从

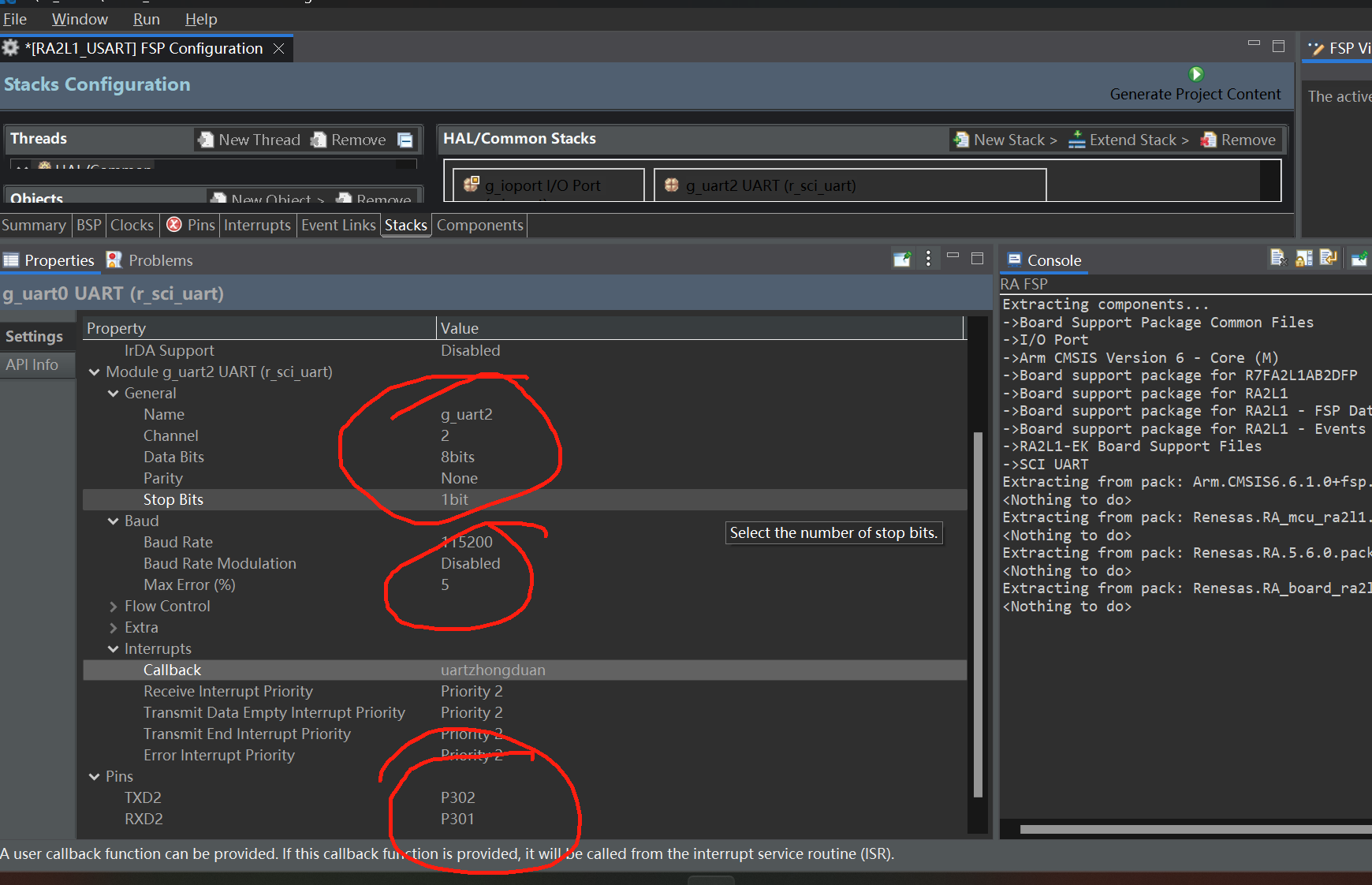

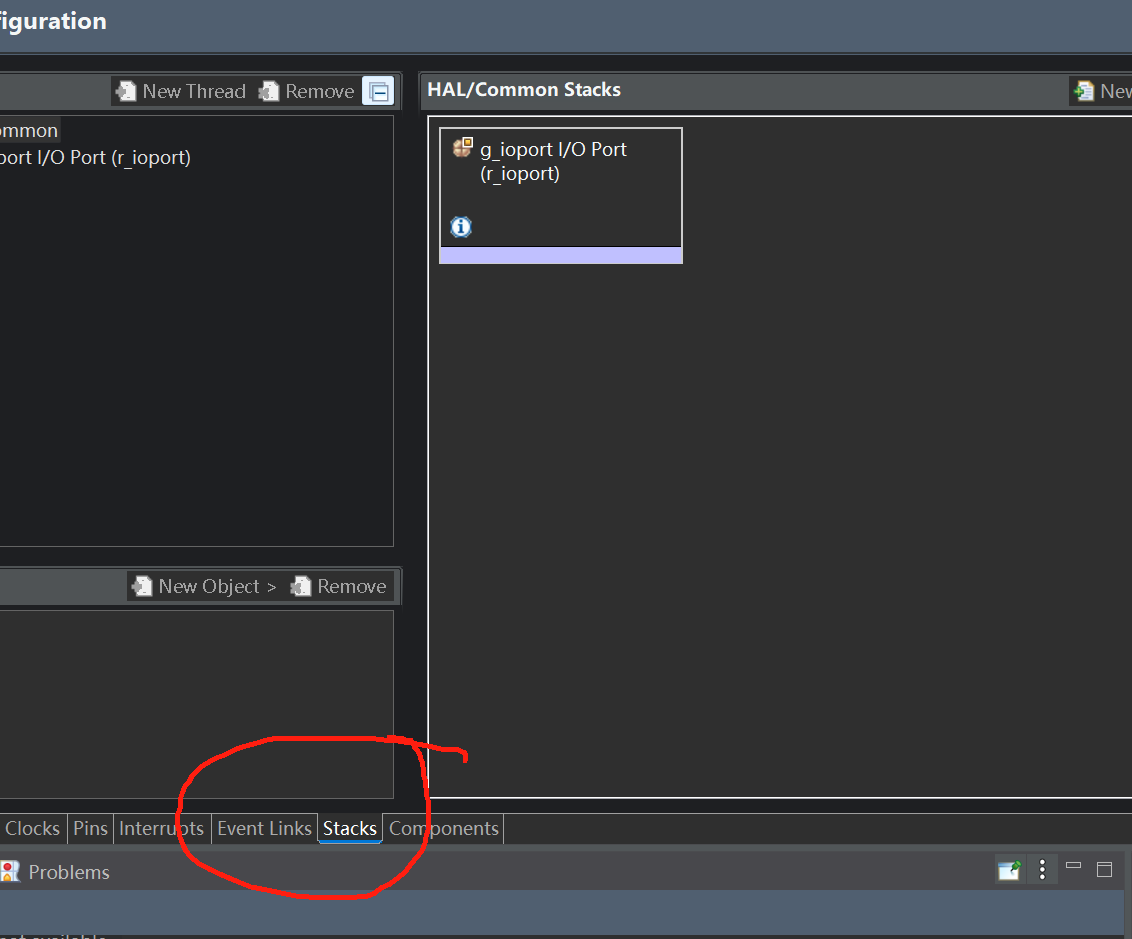

选中stacks

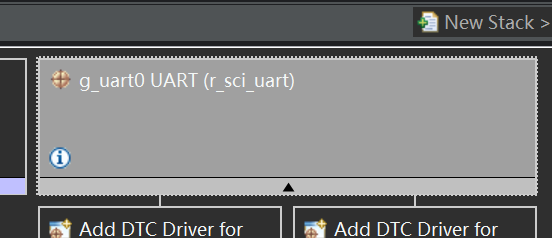

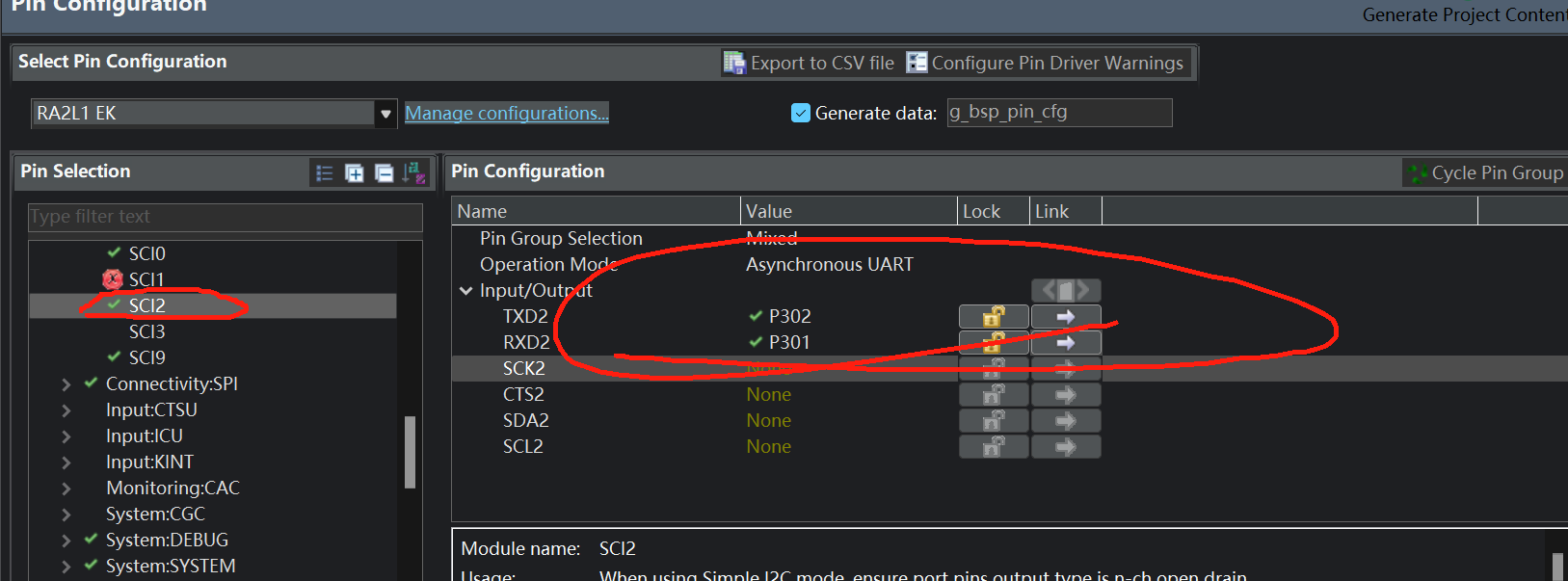

New Stacks->connectivity->UART

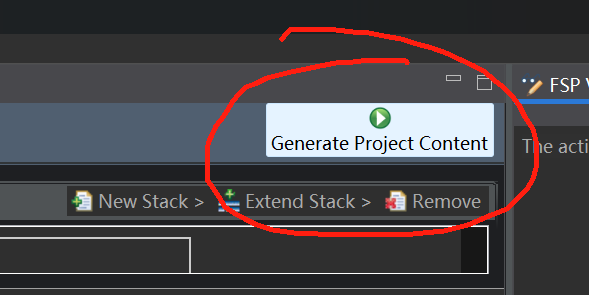

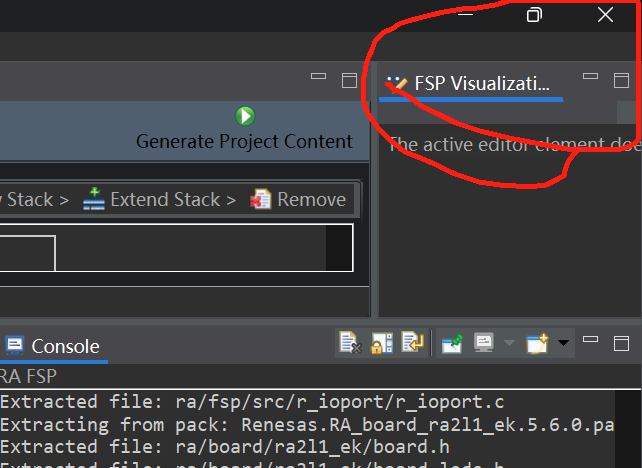

然后生成代码

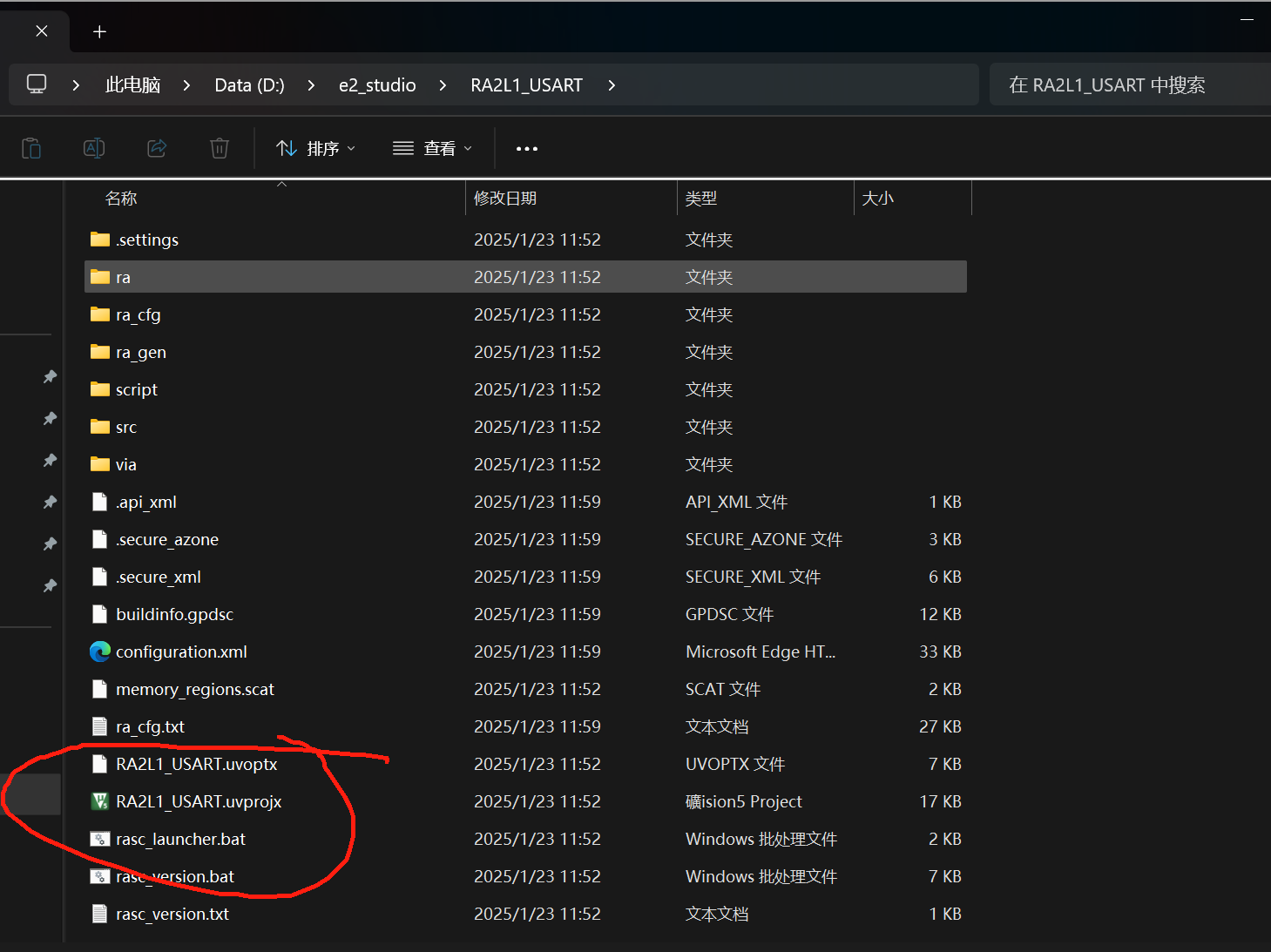

一定要先关闭这个IDE，才能打开KEIL

打开KEIl

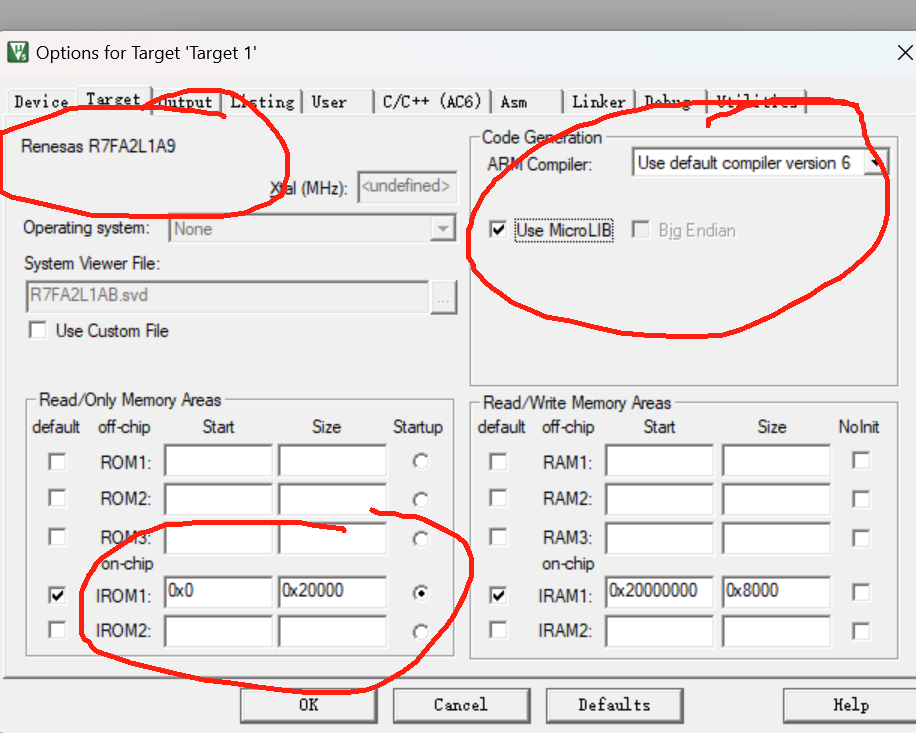

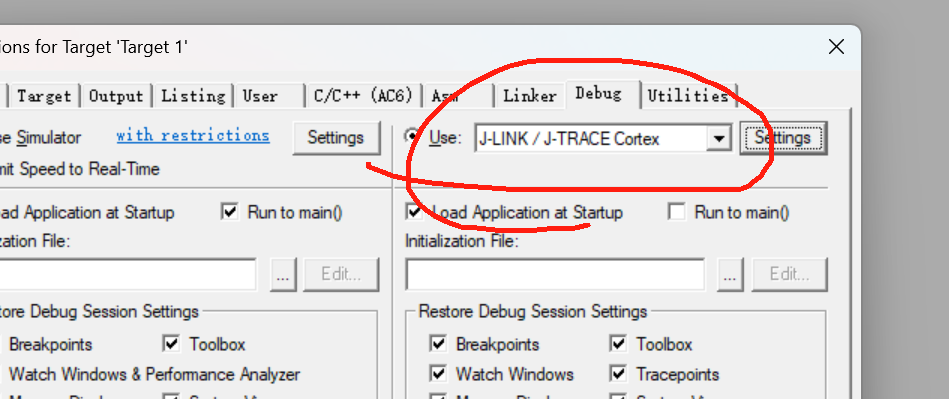

选择JLINK

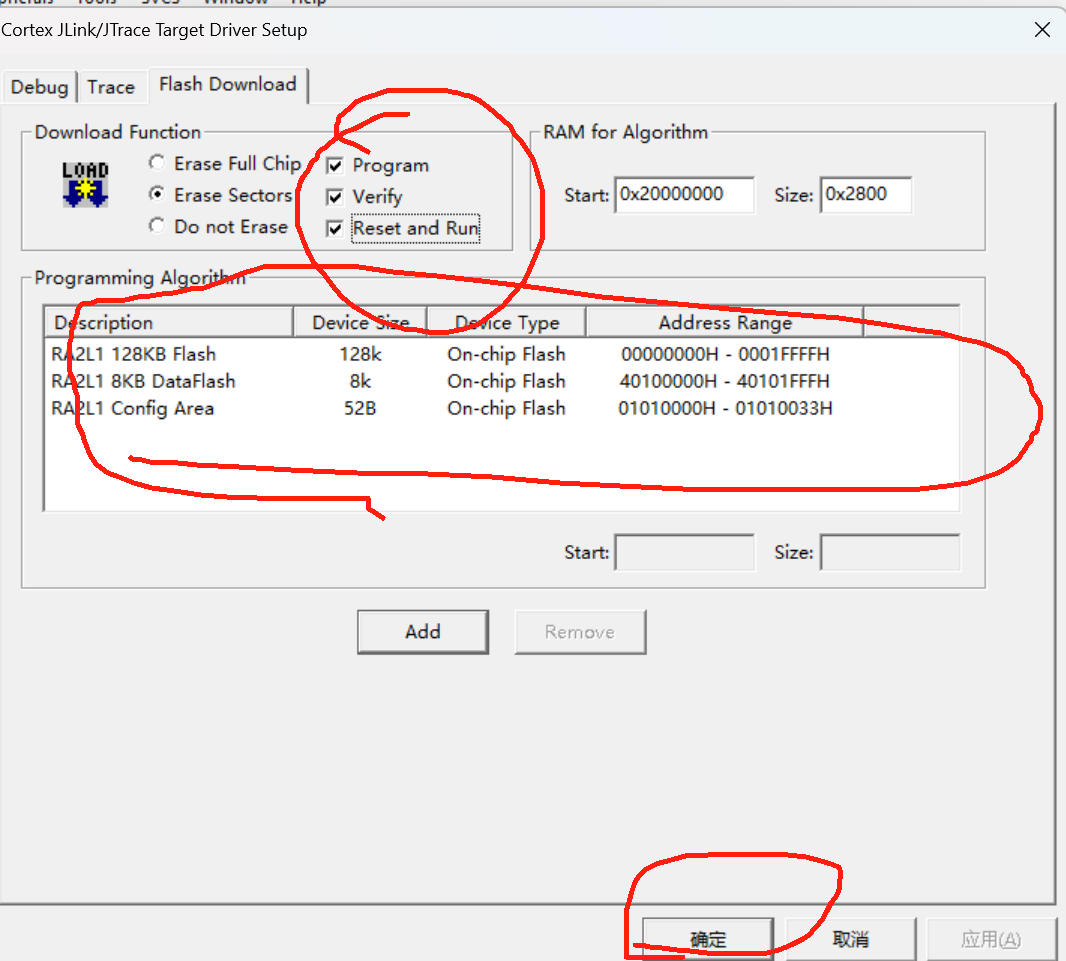

选择最大50MHZ，最快

接下来进行串口重定义printf

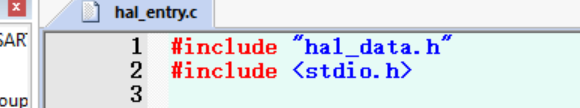

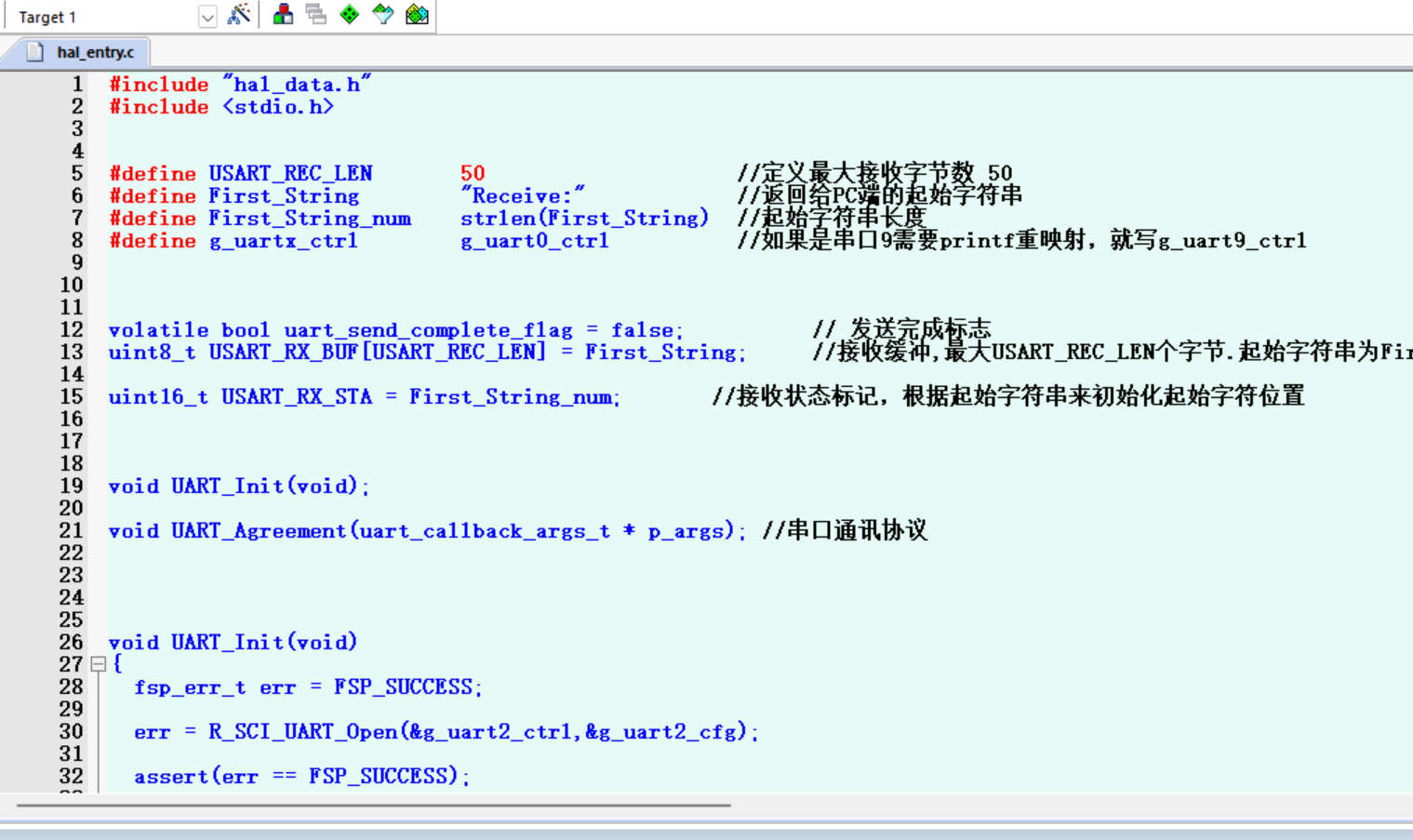

加入头文件

#include "hal_data.h"

#include <stdio.h>

#include "hal_data.h"

#include <stdio.h>

#define USART_REC_LEN 50 //定义最大接收字节数 50

#define First_String "Receive:" //返回给PC端的起始字符串

#define First_String_num strlen(First_String) //起始字符串长度

#define g_uartx_ctrl g_uart0_ctrl //如果是串口9需要printf重映射，就写g_uart9_ctrl

volatile bool uart_send_complete_flag = false; // 发送完成标志

uint8_t USART_RX_BUF[USART_REC_LEN] = First_String; //接收缓冲,最大USART_REC_LEN个字节.起始字符串为First_String的宏定义

uint16_t USART_RX_STA = First_String_num; //接收状态标记，根据起始字符串来初始化起始字符位置

void UART_Init(void);

void UART_Agreement(uart_callback_args_t * p_args); //串口通讯协议

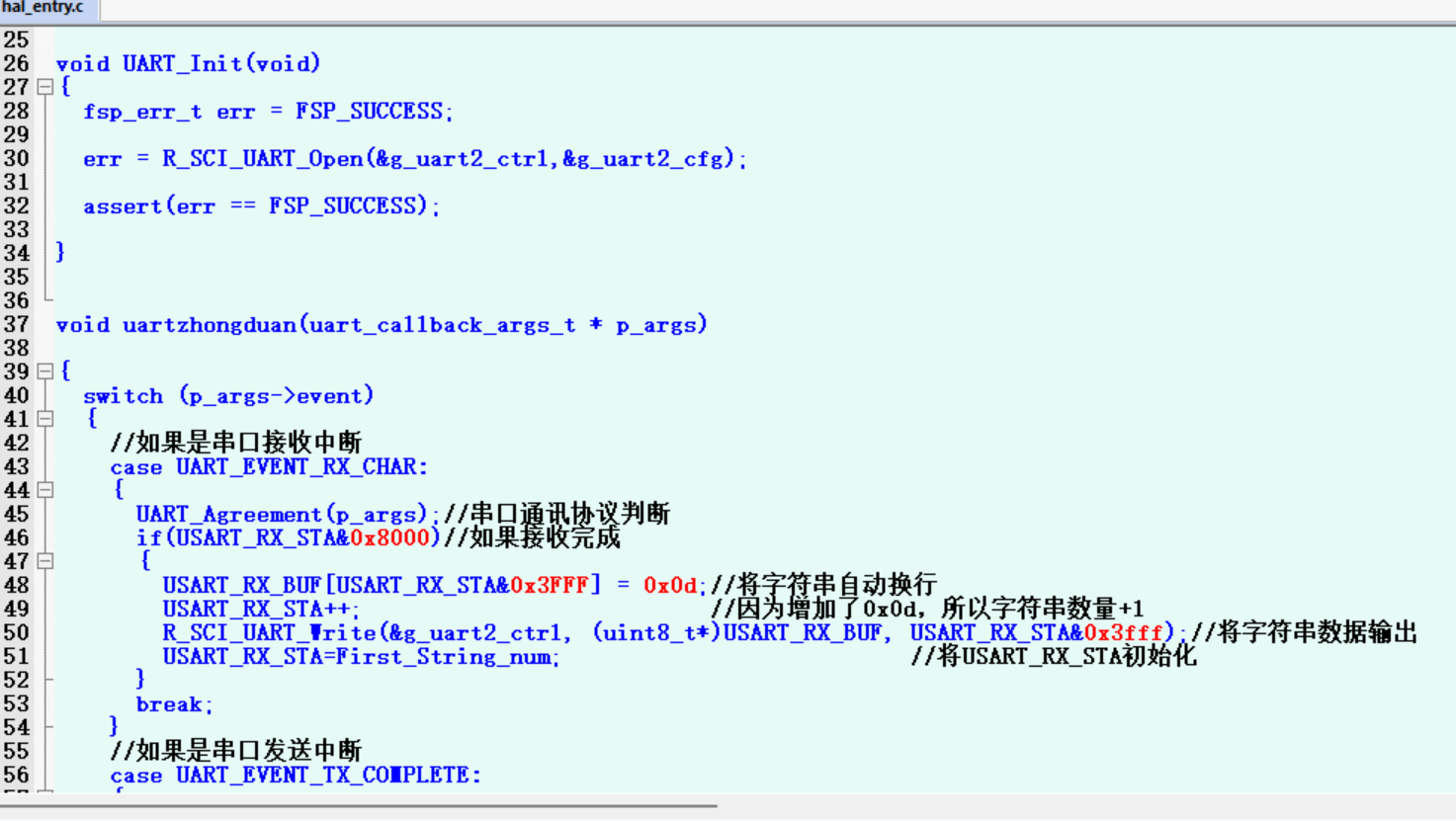

void UART_Init(void)

{

fsp_err_t err = FSP_SUCCESS;

err = R_SCI_UART_Open(&g_uart2_ctrl,&g_uart2_cfg);

assert(err == FSP_SUCCESS);

}

void uartzhongduan(uart_callback_args_t * p_args)

{

switch (p_args->event)

{

//如果是串口接收中断

case UART_EVENT_RX_CHAR:

{

UART_Agreement(p_args);//串口通讯协议判断

if(USART_RX_STA&0x8000)//如果接收完成

{

USART_RX_BUF[USART_RX_STA&0x3FFF] = 0x0d;//将字符串自动换行

USART_RX_STA++; //因为增加了0x0d，所以字符串数量+1

R_SCI_UART_Write(&g_uart2_ctrl, (uint8_t*)USART_RX_BUF, USART_RX_STA&0x3fff);//将字符串数据输出

USART_RX_STA=First_String_num; //将USART_RX_STA初始化

}

break;

}

//如果是串口发送中断

case UART_EVENT_TX_COMPLETE:

{

uart_send_complete_flag = true;

break;

}

default:

break;

}

}

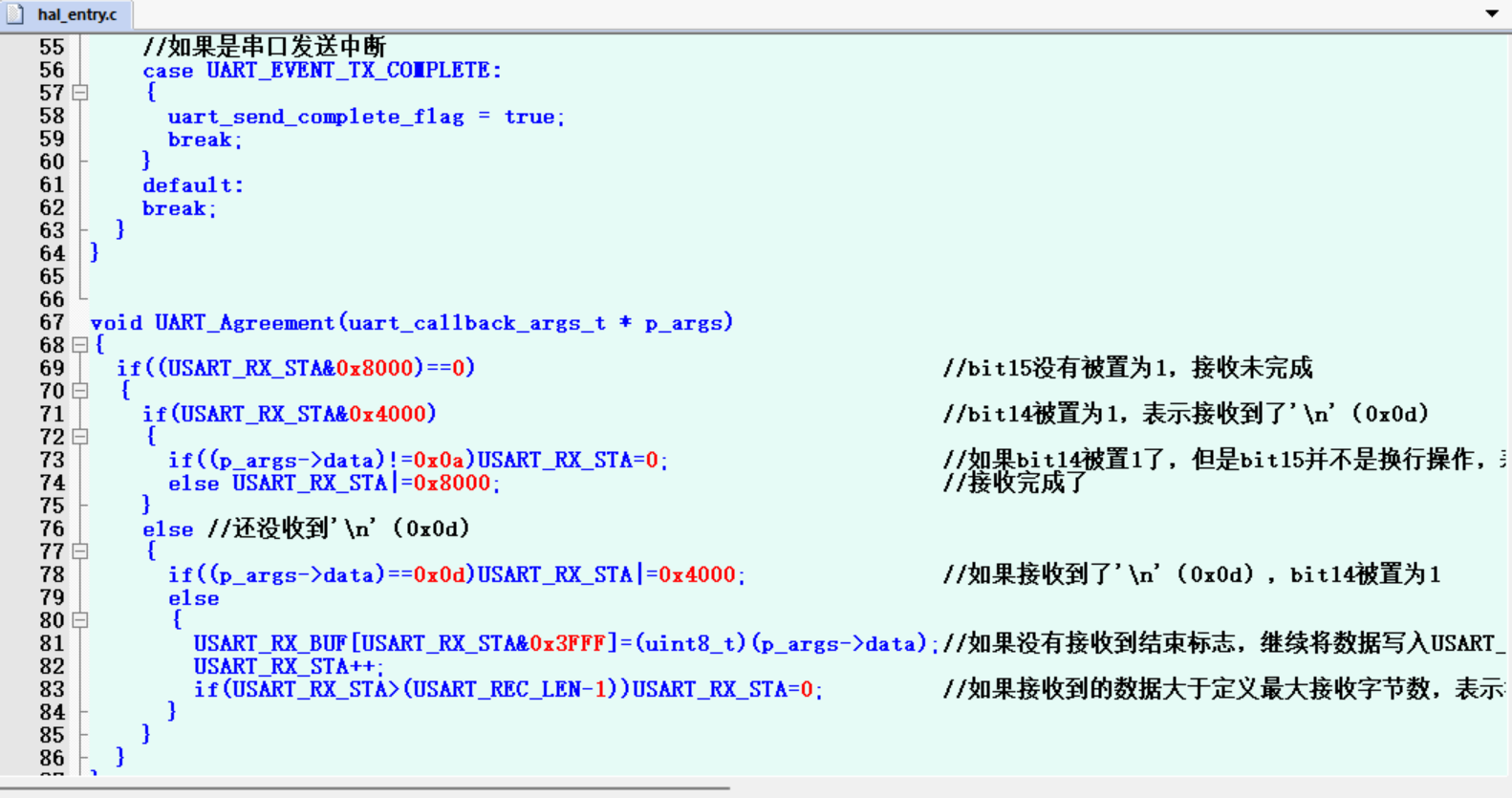

void UART_Agreement(uart_callback_args_t * p_args)

{

if((USART_RX_STA&0x8000)==0) //bit15没有被置为1，接收未完成

{

if(USART_RX_STA&0x4000) //bit14被置为1，表示接收到了'\n'（0x0d）

{

if((p_args->data)!=0x0a)USART_RX_STA=0; //如果bit14被置1了，但是bit15并不是换行操作，表示接收错误,重新开始

else USART_RX_STA|=0x8000; //接收完成了

}

else //还没收到'\n'（0x0d）

{

if((p_args->data)==0x0d)USART_RX_STA|=0x4000; //如果接收到了'\n'（0x0d），bit14被置为1

else

{

USART_RX_BUF[USART_RX_STA&0x3FFF]=(uint8_t)(p_args->data);//如果没有接收到结束标志，继续将数据写入USART_RX_BUF[]

USART_RX_STA++;

if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0; //如果接收到的数据大于定义最大接收字节数，表示接收数据错误,重新开始接收

}

}

}

}

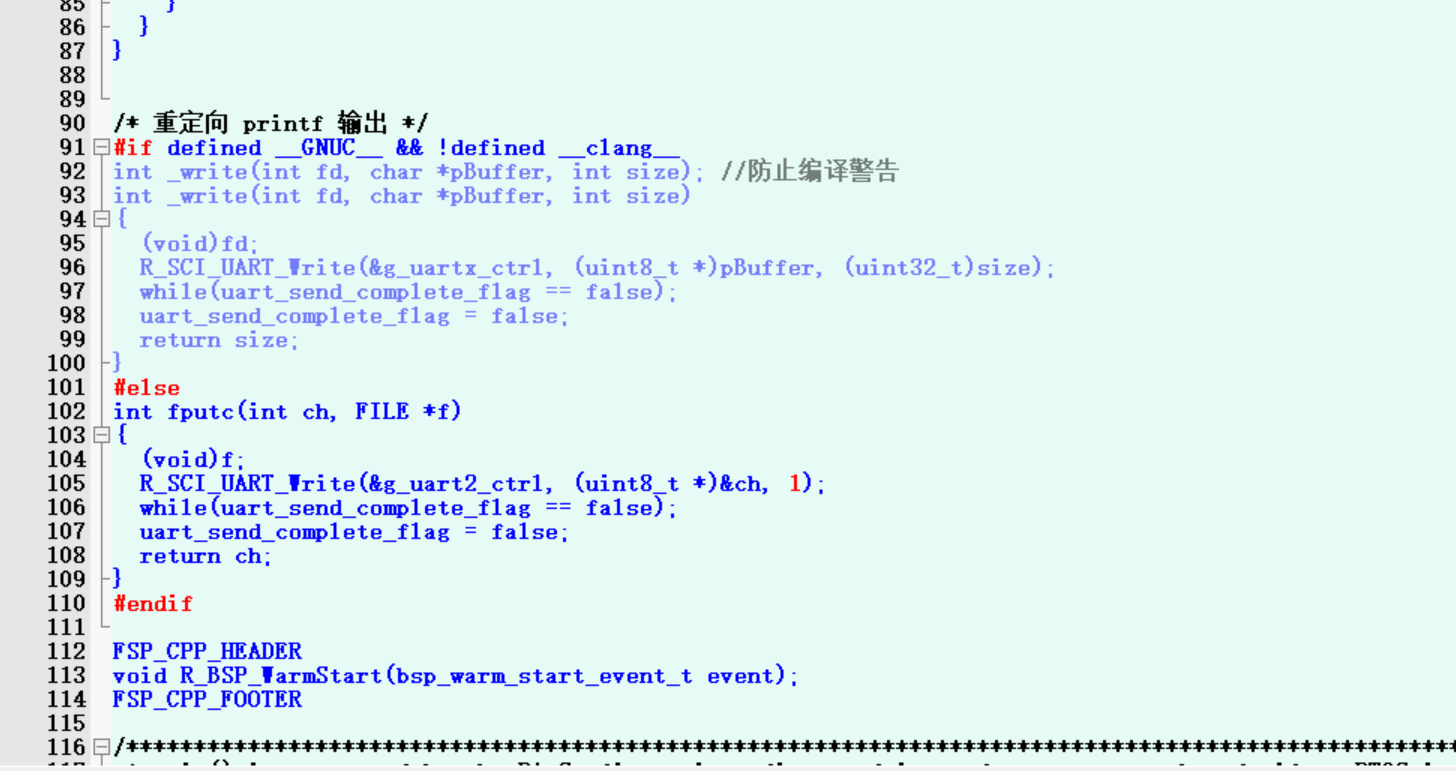

/* 重定向 printf 输出 */

#if defined GNUC && !defined clang

int _write(int fd, char *pBuffer, int size); //防止编译警告

int _write(int fd, char *pBuffer, int size)

{

(void)fd;

R_SCI_UART_Write(&g_uartx_ctrl, (uint8_t *)pBuffer, (uint32_t)size);

while(uart_send_complete_flag == false);

uart_send_complete_flag = false;

return size;

}

#else

int fputc(int ch, FILE *f)

{

(void)f;

R_SCI_UART_Write(&g_uart2_ctrl, (uint8_t *)&ch, 1);

while(uart_send_complete_flag == false);

uart_send_complete_flag = false;

return ch;

}

#endif

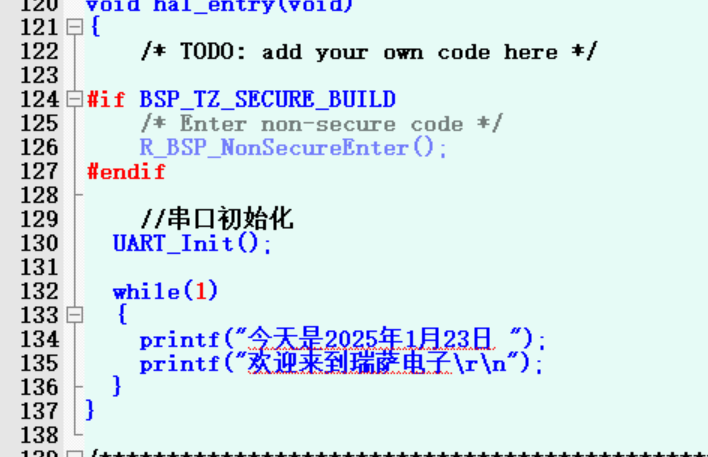

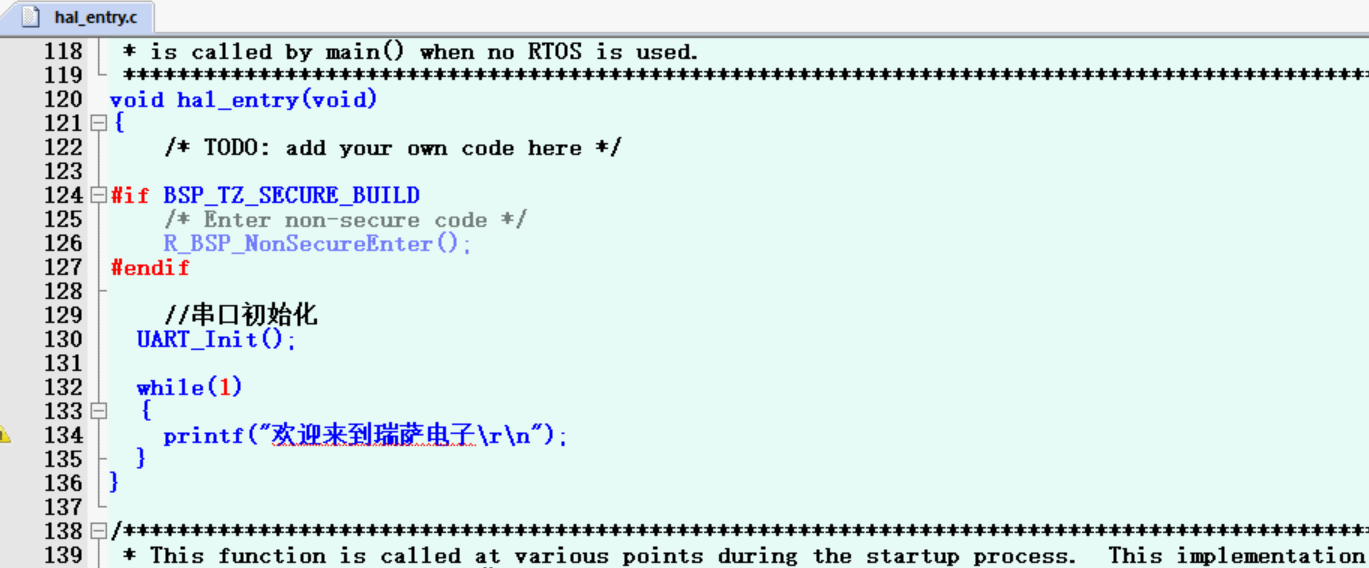

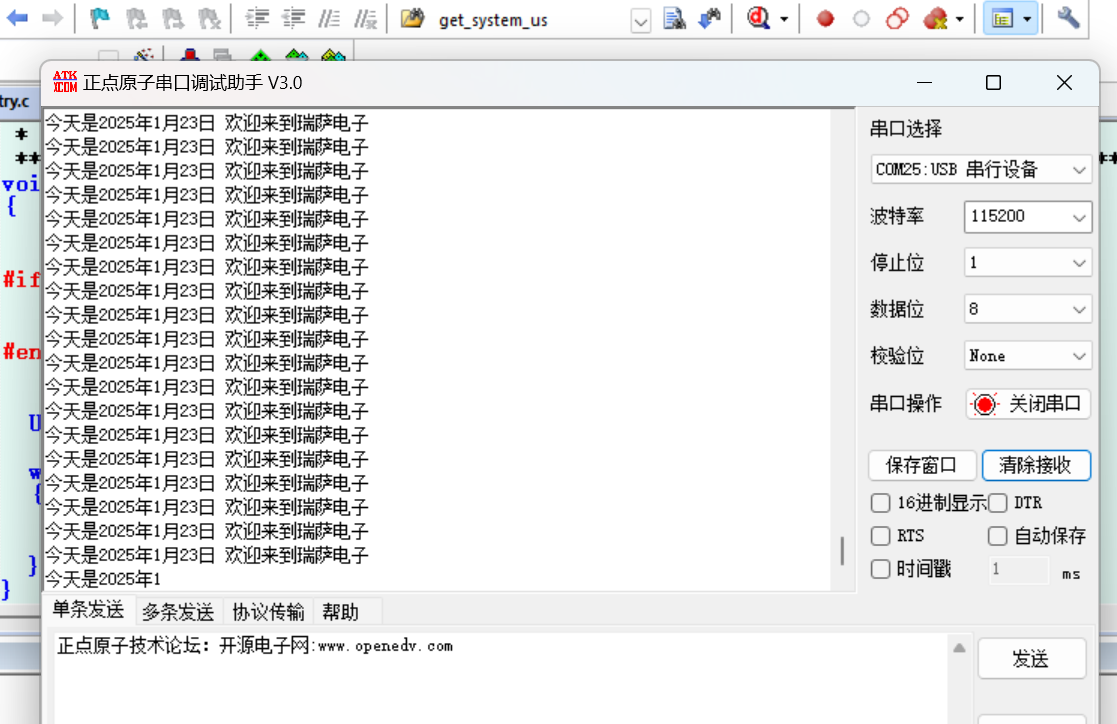

打开串口助手，可以观察到我写的

欢迎来到瑞萨电子

在添加一些日期，我的水印

至此串口调试完成

详细细节请看视屏
