VirtualLab Fusion应用：全内反射棱镜(TIR)的建模

摘要

在这个例子中，我们演示了在全内反射（TIR）棱镜上的干涉和渐晕效应的建模，其中这些效应特别是在光透射部分出现。所讨论的棱镜通常由两部分组成，两部分用折射率略有不同的材料粘在一起。根据入射光的特性，由于两个棱镜之间的间隙很窄，会产生渐晕和干涉效应

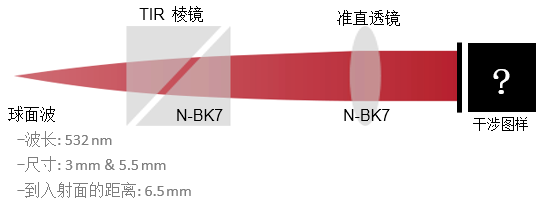

建模描述

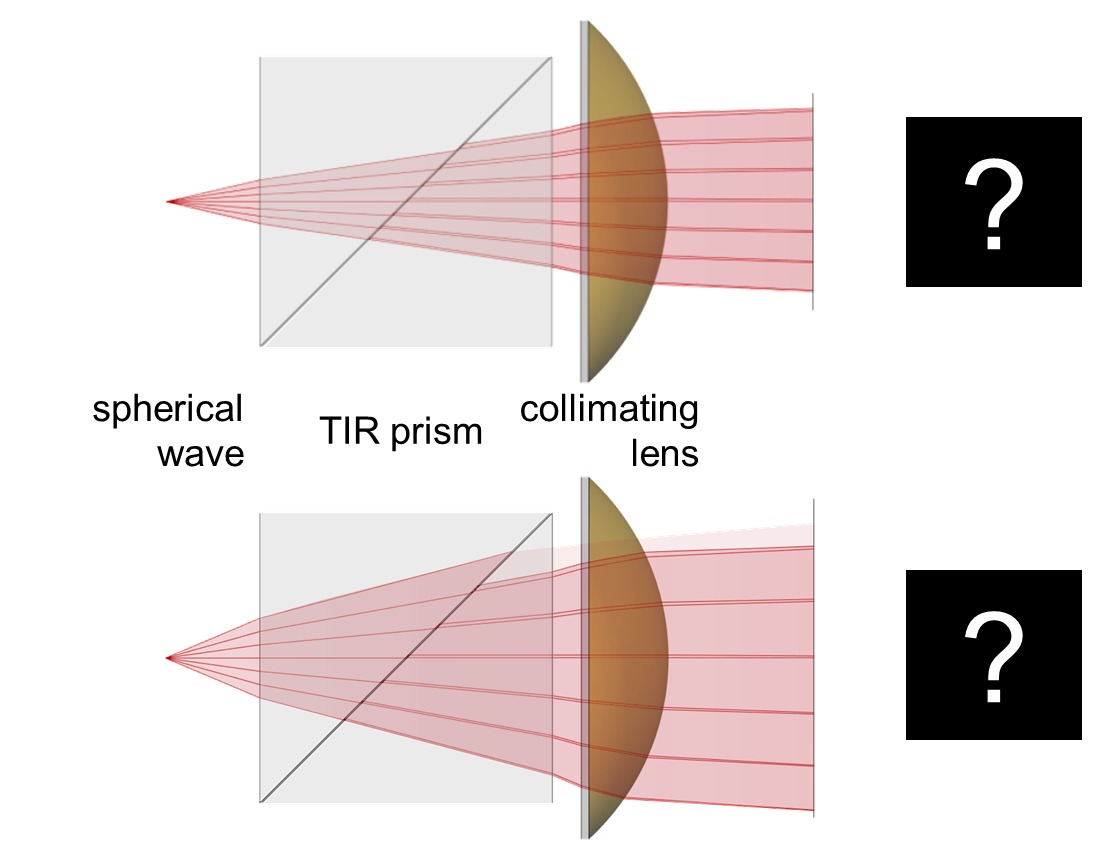

建立了包含全内反射棱镜的光学系统模型。由于棱镜的间隙表现出稍微不同的折射率，可能会出现有趣的效果：

-棱镜间隙处发生多次反射。因此，例如对于光的透射部分，可以观察到干涉图案。

-随着光源发散角的增大或棱镜缝隙倾角的增大，还可以观察到渐晕效应，渐晕和干扰会以组合出现。

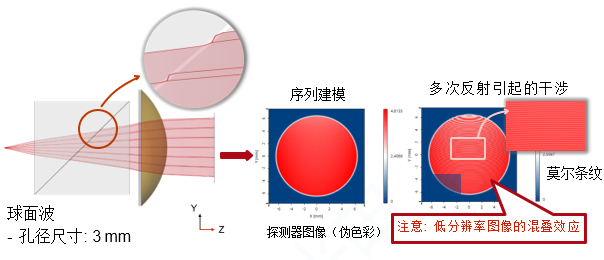

多次反射干涉图样的研究

通过使棱镜间隙具有适当的相互 作用水平的多重反射， 可以观察到由于不同光路重叠而产生的条纹图案，这与标准具的功能非常相似。

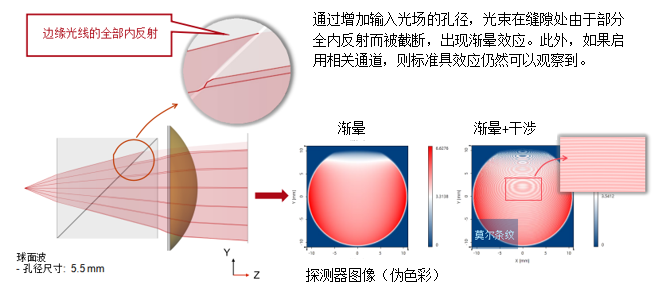

光束NA较大时的渐晕效应

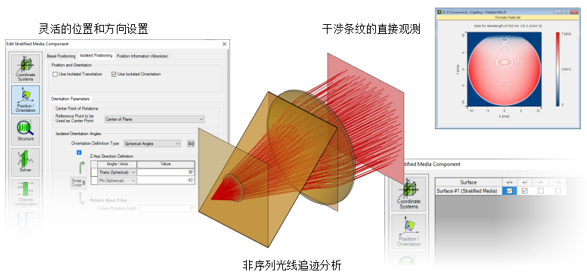

VirtualLab Fusion操作

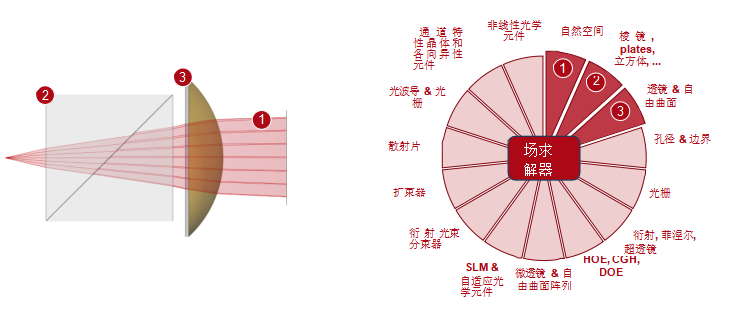

VirtualLab Fusion工作流程

•设置入射场

−Basic Source Models [Tutorial Video]

•使用曲面构造真实元件

定义元件的位置和方向

−LPD II: Position and Orientation [Tutorial Video]

设置非序列光线追迹通道

−Channel Setting for Non-Sequential Tracing [Use Case]

VirtualLab Fusion 技术
