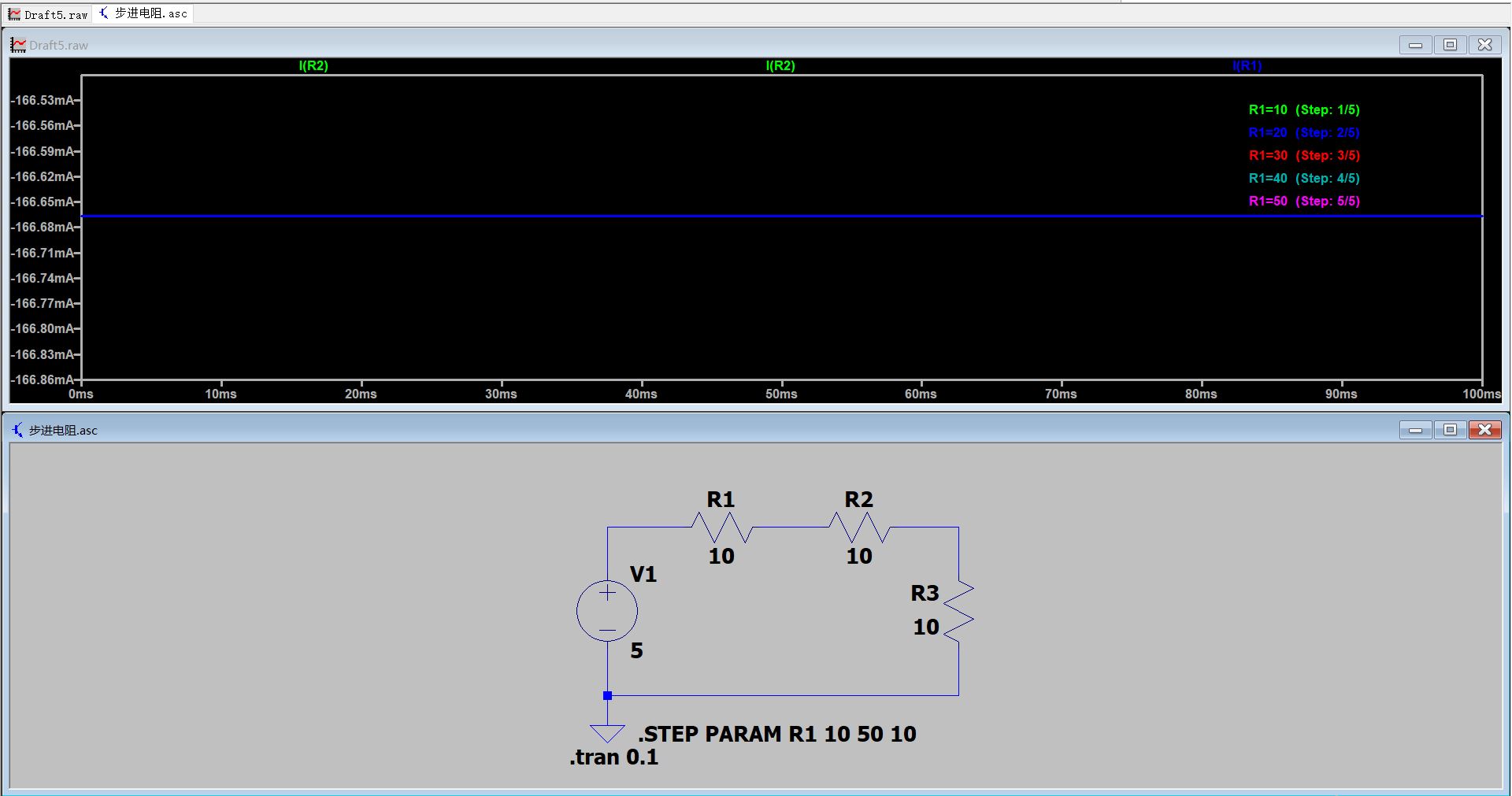

为什么Tsspice参数扫描指出来一种情况的波形？

答案对人有帮助，有参考价值 0

在TINA/Tspice中进行参数扫描时遇到仅显示一种波形的问题，可能由以下原因导致：

1. 电阻未正确参数化

• 问题：电路中电阻值未关联到变量R1，导致参数扫描未生效。


• 解决：



  • 在电阻属性中，将阻值设置为{R1}（使用大括号包裹变量名）。


  • 确保.step param R1中的参数名与电路中的变量名一致。



2. 波形查看器未叠加显示结果

• 问题：默认情况下，波形查看器可能仅显示最后一次仿真的结果。


• 解决：



  • 在波形查看器中，启用“Overlay Results”（叠加结果）选项。


  • 手动切换查看不同参数步长的波形（通常通过下拉菜单或快捷键）。



3. 仿真类型选择错误

• 问题：纯电阻分压电路的瞬态分析（.tran）会立即达到稳态，所有波形均为平直直线，无法区分差异。


• 解决：



  • 改用直流扫描：使用.dc命令代替.tran，直接观察不同阻值下的输出电压。


    .dc param R1 10 100 10



  • 或添加动态元件：若需观察时间响应，可在电路中加入电容/电感，使不同阻值产生不同的时间常数。



4. 仿真时间设置过短

• 问题：若.tran的停止时间过短（如默认值），可能无法观察到动态变化。


• 解决：



  • 明确指定停止时间，例如：.tran 0.1 1（步长0.1秒，总时长1秒）。



5. 软件或语法问题

• 检查点：



  • 确保.step和.tran语句无拼写错误。


  • 更新TINA/Tspice至最新版本，避免软件兼容性问题。



推荐操作步骤

1. 验证电路变量设置：确认电阻值已绑定为{R1}。


2. 改用直流扫描：


   .dc param R1 10 100 10



3. 检查波形叠加选项：确保所有参数步长的波形均被显示。

通过以上调整，参数扫描应能正确生成多组波形，反映不同阻值对电路的影响。若问题仍未解决，建议提供电路文件截图或仿真日志进一步排查。
