摘要 显微系统的分辨率一般用阿贝判据进行表征。这也解释了物镜的数值孔径(NA)决定了光栅(作为样本)衍射阶在其后焦平面上的滤波。当高衍射级次的衍射被滤除后，像面不会发生干涉，因此不会成像。本实例演示了数值孔径NA对滤波效果和分辨率的影响。

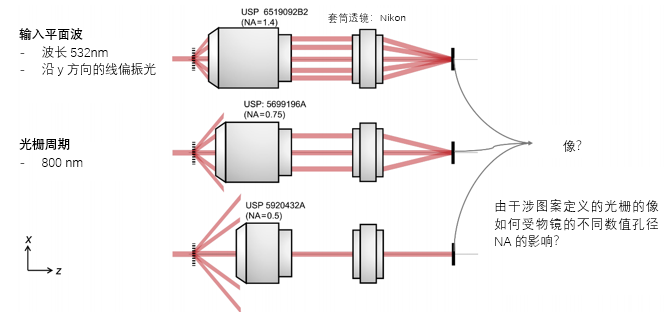

1.案例

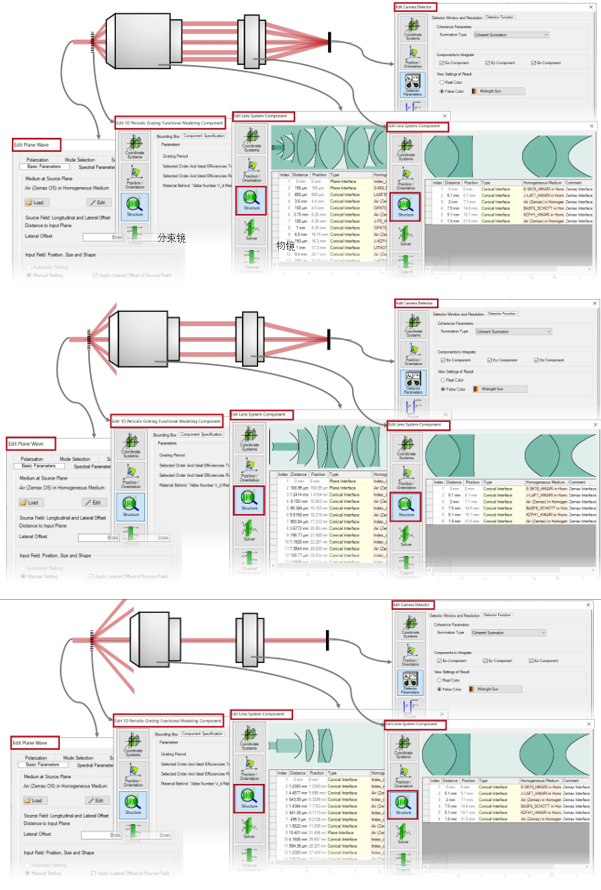

在VirtualLab Fusion中构建系统 1.系统构建模块

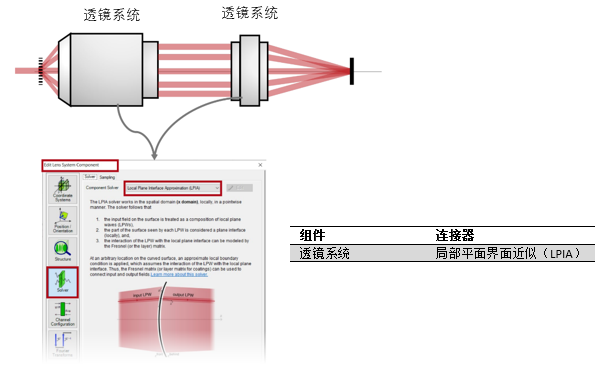

2.组件连接器

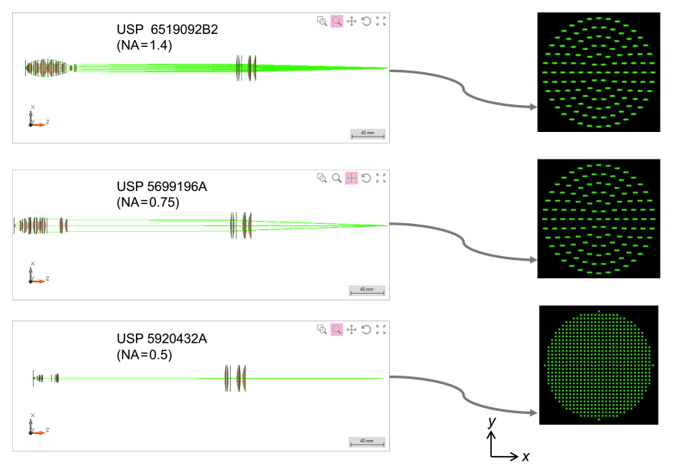

几何光学仿真 以光线追迹 1.结果：光线追迹

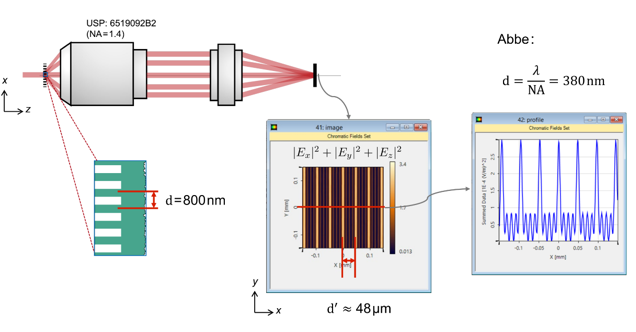

快速物理光学仿真 以场追迹 1.NA=1.4时的光栅成像

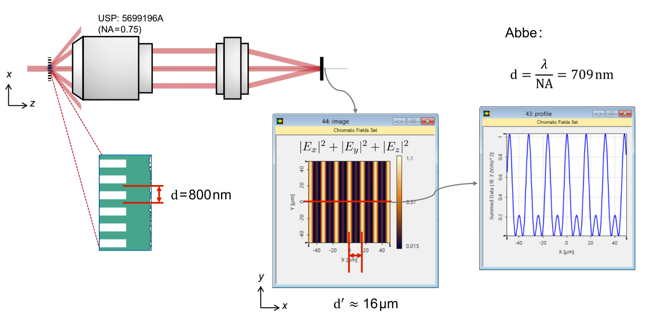

2. NA=0.75时的光栅成像

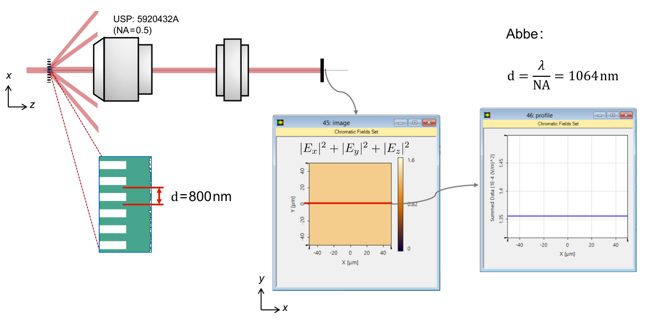

3.NA=0.5时的光栅成像
|
