ADS8699芯片参考电压引脚输出电压不正常

答案对人有帮助，有参考价值 0

针对ADS8699芯片的REFCAP引脚输出电压异常问题，以下是逐步排查和解决的建议：

1. 检查外接电容配置

• 电容容值：根据数据手册，REFCAP引脚通常需要接一个10μF以上的储能电容（如钽电容或低ESR电解电容）。确认电容容值是否符合要求，且未损坏或极性接反。


• 电容位置：电容应尽可能靠近REFCAP引脚和地，以减少寄生电感影响。

2. 测量REFCAP引脚阻抗

• 对地短路检测：使用万用表测量REFCAP引脚对地电阻。若阻值过低（如接近0Ω），可能存在短路或焊接残留。


• 负载电流测试：断开外部电路，仅保留推荐电容，观察电压是否恢复。若恢复，说明外部负载过重或设计错误。

3. 验证电路设计

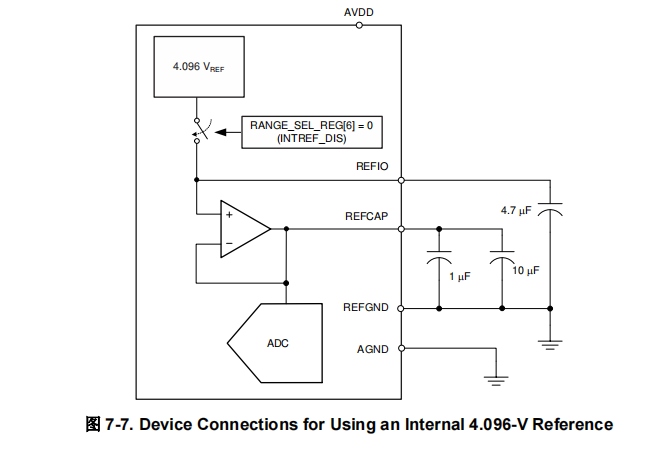

• 参考手册对比：确保电路连接与数据手册推荐设计一致。典型应用中，REFIO直接连接到REFCAP（通过内部缓冲器），且REFCAP外接储能电容到地。


• 避免额外负载：检查是否误将REFCAP连接到分压电阻、放大器或其他器件，导致超出内部缓冲器驱动能力（通常为几mA）。

4. 检查焊接与布局

• 焊接质量：用放大镜检查REFCAP引脚及电容焊点是否存在虚焊、冷焊或桥接。


• 走线干扰：跳线可能导致REFCAP走线过长，引入噪声或压降。尽量缩短跳线长度，并远离高频信号线。

5. 电源与噪声排查

• 电源纹波：用示波器测量供电电压的纹波，确保在芯片要求范围内（如AVDD=5V±5%）。


• 参考电压稳定性：观察REFIO和REFCAP的电压波动，若REFIO稳定而REFCAP跳变，可能缓冲器驱动不足或电容失效。

6. 芯片替换测试

• 若以上步骤均正常，但问题依旧，可能是内部参考缓冲器损坏。更换ADS8699芯片，验证是否恢复。

示例修正方案

若发现REFCAP电容为1μF陶瓷电容（容值不足），应更换为10μF钽电容并检查电压。若电压恢复至4.096V，则原因为储能不足；若仍异常，需进一步排查短路或芯片故障。

通过系统性地排除外设、负载和硬件问题，通常可定位到电容配置、短路或芯片损坏等原因。建议优先检查外接电容和焊接质量，再逐步深入测试。
