【道生物联TKB-620开发板试用】--玩转TK8620开发板TurMass™

一.开发板硬件原理了解
感谢道生物联提供的开发板套件，得以有此次LPWAN（低功耗广域网）技术 — TurMass的接触试用体验。套件有两块TK8620开发板，并各配有吸盘天线、USB-TypeC线、跳线帽，拆封一套实物如下图。

TK8620 开发板是一款基于 TK8620 终端芯片的开发评估板，评估板采用子板和母板的结构，母板可以兼容道生物联不同模组。
TK8620 无线终端芯片是采用 TurMass™ 技术， 面向低成本、 低功耗、 中低速率的无线传输终端 SoC 芯片， 主要应用于远程数据采集、 控制等领域的无线传输。芯片有512KB Flash,64KB RAM。芯片全频段支持50MHz~1040MHz,发射功率最大22dB,灵敏度-130dB，休眠功耗1.5uA,信号带宽 2KHz ~125KHz.芯片引脚与功能框图如下

开发板可以直接通过USB和AT指令，进行数据收发和性能测试；也可以使用IDE开发环境和SDK,进行嵌入式软件评估与开发。

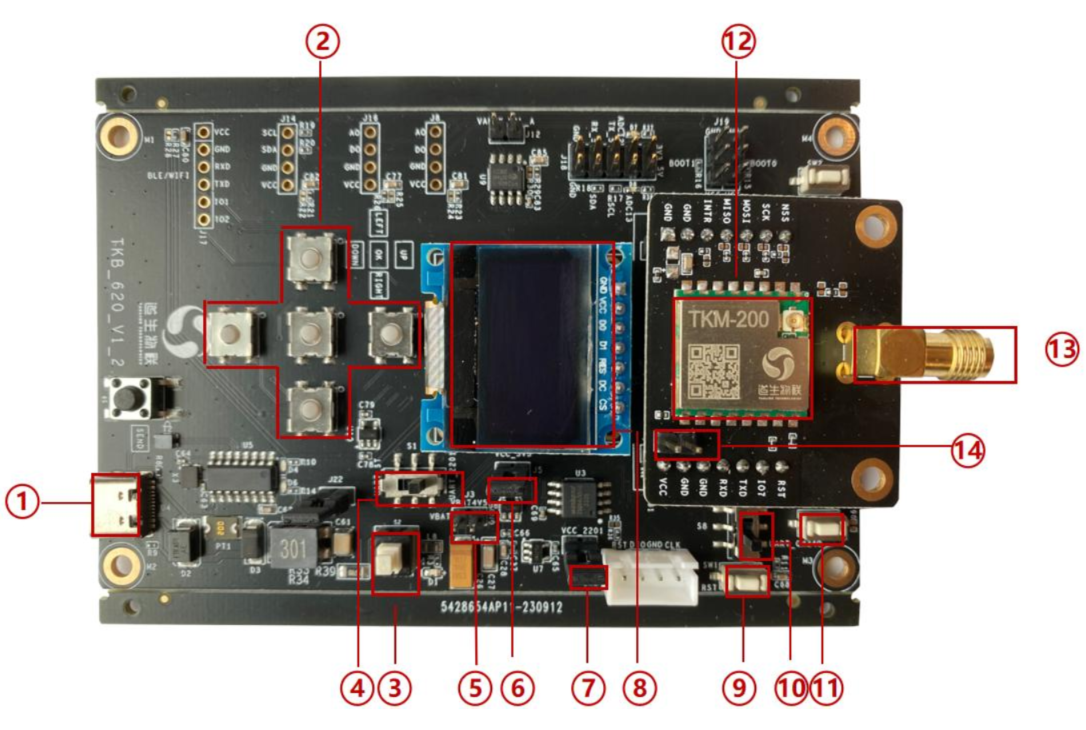

开发板底板上有一颗STM32F103RCT6MCU,插件子板上带有射频模组。下面对开发板组成进行详细了解。

①Type-C 串口， 兼顾给 TKB-62X 供电和通信端口
②模式切换键盘
③总电源开关， 按下接通， 弹起断开
④UART 切换开关。与开关⑩联合使用。UART_2201侧接模组，UART_ST解底板MCU。默认UART_2201接模组。
⑤外部电池供电接口。推荐使用3节1.5V碱性电池。默认断开。
⑥串口供电回路短接排针， 插跳帽后连通。默认插跳线帽。
⑦模组供电回路短接排针， 插跳帽后连通。默认插跳线帽。
⑧OLED显示屏。
⑨TKB-620 底板 MCU 芯片复位轻触开关
⑩UART 切换开关。 与开关 ④ 联合使用。UART_ST侧，MCU接通模组，UART_CH340侧，PC接通模组。默认UART_CH340接模组。
⑪模组复位轻触开关
⑫模块板上模组
⑬天线 SMA 座， 射频信号的输入输出端口。
⑭模组供电输入短接排针， 插跳帽后连通此处串接电流表可测试模组电流。默认插跳线帽。

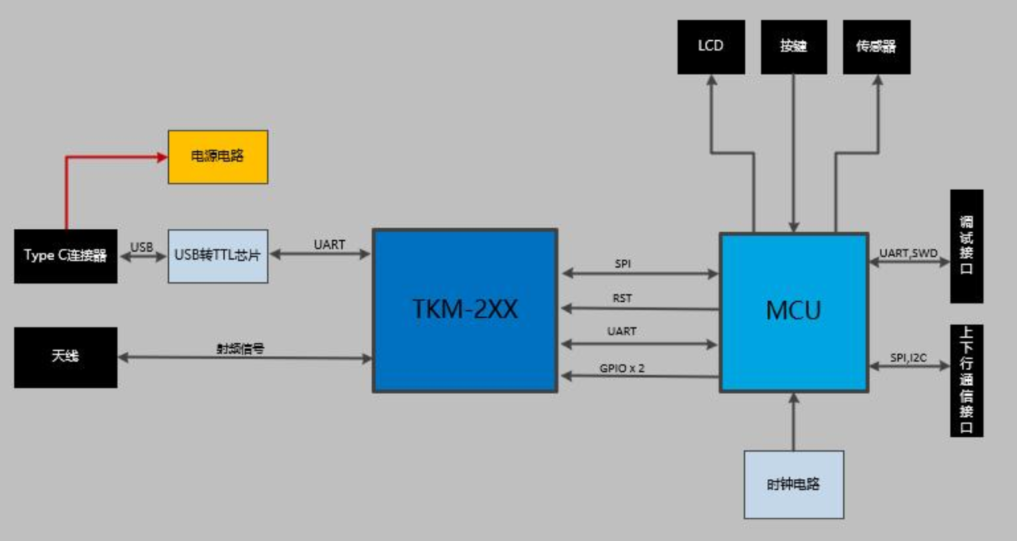

下面是开发板的硬件框图

至此，对硬件原理有了清晰梳理，且插好跳线帽，接好天线，做好了硬件准备，为后续做好准备。
