555定时器设计异常现象

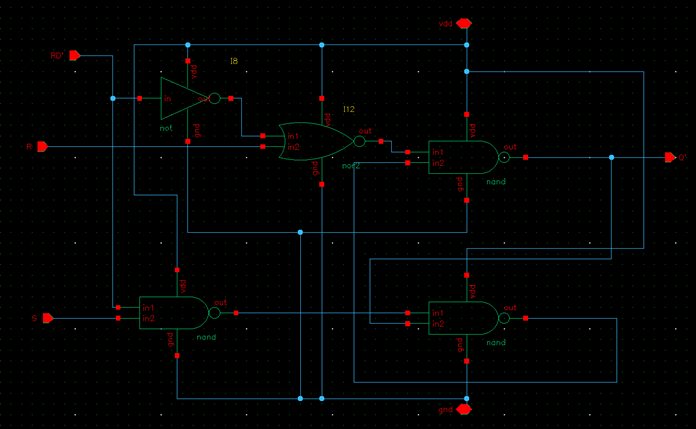

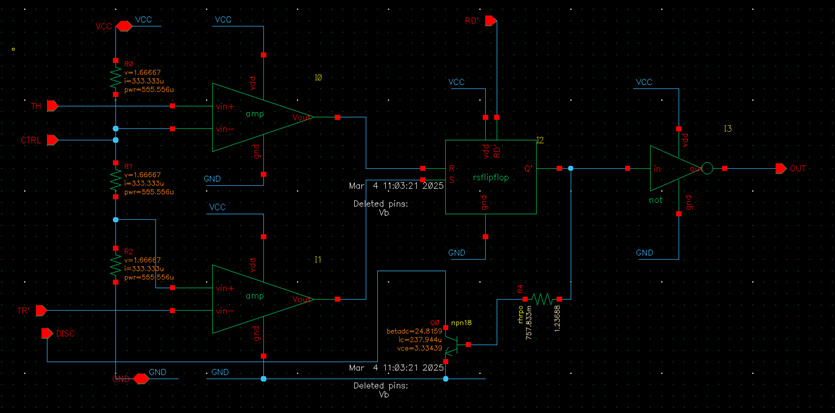

问答对人有帮助，内容完整，我也想知道答案 0 课程需要搭建一个555定时器电路，使用的eda工具是Cadence Spectre ic618，其中比较器和RS锁存器以及其他逻辑电路均为cmos电路，而放电管为bjt，现在进行直流仿真后发现vdd=5v时，RS锁存器的Q'电压为1.25V，而放电管的基极电压为760mV，这是不正常的现象。由于未知原因，即使在将Q'端仿真初始电压设置为零时，RS锁存器在直流仿真时依然会进入不定态，而瞬态仿真的波形是完全正常的。已知RS锁存器的Q'端与放电管基极之间的电阻为50k，三极管betadc=25，（仿真得到两个比较器直流输出均为0）这是为什么？ 0 本主题由 ElecFans小喇叭于昨天 10:38 添加图标推荐
