【RA-Eco-RA4M2开发板评测】ADC采集数据OLED输出

【RA-Eco-RA4M2开发板评测】ADC采集数据OLED输出

本次实验要实现使用瑞萨 R7FA4E2B93CFM 进行ADC转换实验，并在OLED屏幕上输出实时电压值。在已经调试的OLED工程中打开xml文件进行ADC配置;

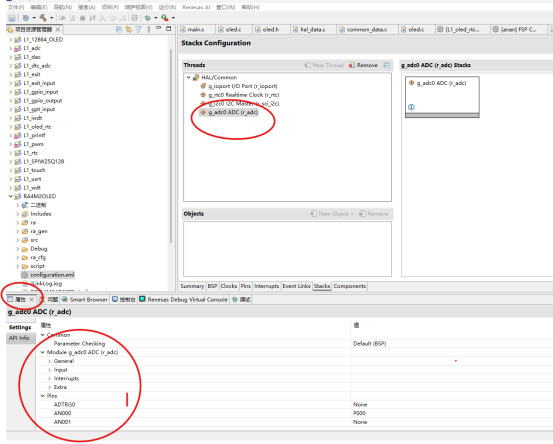

配置引脚P000进行ADC0转换，进入属性进行配置；

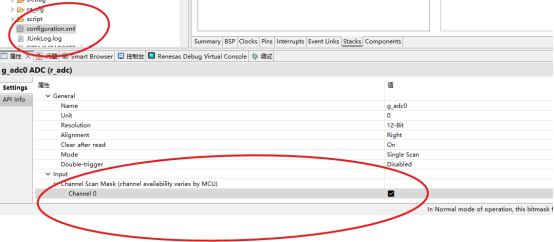

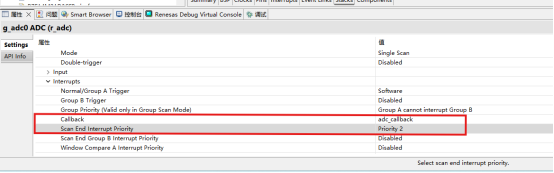

按照图片完成ADC转换通道，回调函数等配置；

完成配置后，需要进行编程，在这里直接将转换结果返回整形数据，也可以返回浮点型数据，只需要简单修改函数Read_ADC_Voltage_Value(void)返回参数类型即可；

volatile bool scan_complete_flag = false;

void adc_callback (adc_callback_args_t * p_args)

{

FSP_PARAMETER_NOT_USED(p_args);

scan_complete_flag = true;

}

uint16_t Read_ADC_Voltage_Value ( void );

uint16_t Read_ADC_Voltage_Value ( void )

{

uint16_t adc_data;double a0;

( void )R_ADC_ScanStart(&g_adc0_ctrl); //启动ADC转换

while (!scan_complete_flag) //等待转换完成标志

{;}

scan_complete_flag = false; //重新清除标志位

/* 读取通道0数据 */

R_ADC_Read(&g_adc0_ctrl, ADC_CHANNEL_0 , &adc_data);

/* ADC原始数据转换为电压值（ADC参考电压为3.3V） */

a0 = ( double )(adc_data*3.3/4095);

// return a0;

return adc_data;}

在这里为了将ADC数据显示，直接在DEMO的OLED工程中进行修改；OLED_ShowString(8,5,"ADC:",16);

OLED_ShowNum(18,5,Read_ADC_Voltage_Value(),8,16);

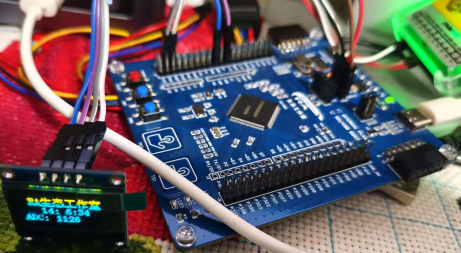

显示结果如下：

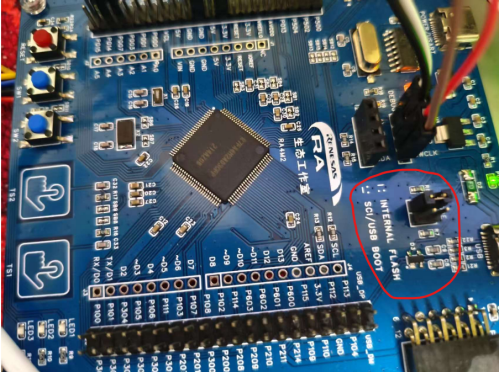

在调试过程中遇到的问题如下：刚开始接Jlink发现至少要V9版本，买了之后还是连接不上，最后发现是开发板还要额外供电；在使用UART进行下载程序时需要将开发板跳线换一下位置：
